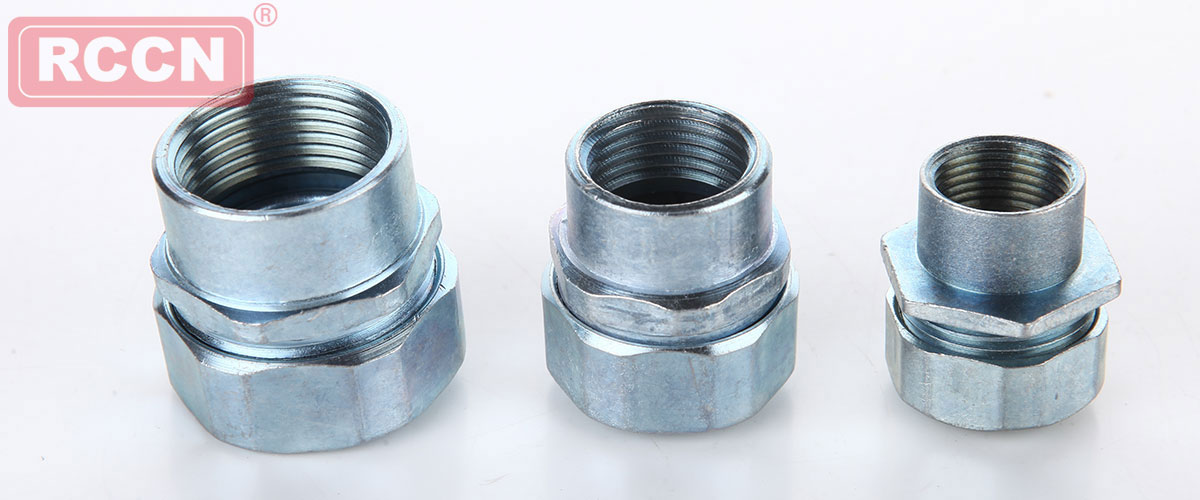

    日成内螺纹金属软管接头 NBF

    金属软管接头,软管接头


    螺牙规格:管螺纹G
    产品材质:C.F部位均采用优质加厚型锌合金制成.E采用丁腈橡胶(NBR)制成.
    D为铁皮压铸制成.
    产品认证:欧洲CE,欧洲环保RoHS
    产品特性: 1.内螺纹型用于接带螺纹钢管或配有外螺纹的连接件均可.
    2.除以下标准规格外,可另按需求任意变动大小及螺纹标准.

    产品规格

    型号Item No. 螺牙标准
    Thread

    配套日成金属软管MCR 螺纹外径
    Thread
    O.D.
    D1
    螺纹长度
    Thread
    Length
    L1
    接合长度
    Joint
    Length
    L2+L3
    包装
    Packing
    pcs
    锌合金 黄铜镀镍 对应型号 公制 英制
    管螺纹 NBG-G
    NBF-04G TNBF-04G G3/8" MCR-04 13 3/8" 16.5 8 18 100
    NBF-05G TNBF-05G G1/2" MCR-05 16 1/2" 21.3 11 23 100
    NBF-06G TNBF-06G G3/4" MCR-06 20 3/4" 26.6 14 22 50
    NBF-08G TNBF-08G G1" MCR-08 25 1" 33.4 15 28 50
    NBF-10G TNBF-10G G1 1/4" MCR-10 32 1 1/4" 42.1 15 30 25
    NBF-12G TNBF-12G G1 1/2" MCR-12 38 1 1/2" 47.8 16 32 25
    NBF-16G TNBF-16G G2" MCR-16 51 2" 59.6 18 34 10
    NBF-20G G2 1/2" MCR-20 64 2 1/2" 75.1 22 38 10
    NBF-24G G3" MCR-24 80 3" 87.8 22 46 5
    NBF-32G G4" MCR-32 100 4" 113 24 50 5
    公制螺纹 NBF-M
    NBF-04M TNBF-04M M16*1.5 MCR-04 13 3/8" 16 8 18 100
    NBF-05M TNBF-05M M20*1.5 MCR-05 16 1/2" 20 11 23 100
    NBF-06M TNBF-06M M25*1.5 MCR-06 20 3/4" 25 14 22 50
    NBF-08M TNBF-08M M32*1.5 MCR-08 25 1" 32 15 28 50
    NBF-10M TNBF-10M M40*1.5 MCR-10 32 1 1/4" 40 15 30 25
    NBF-12M TNBF-12M M50*1.5 MCR-12 38 1 1/2" 50 16 32 25
    NBF-16M TNBF-16M M63*1.5 MCR-16 51 2" 63 18 34 10
