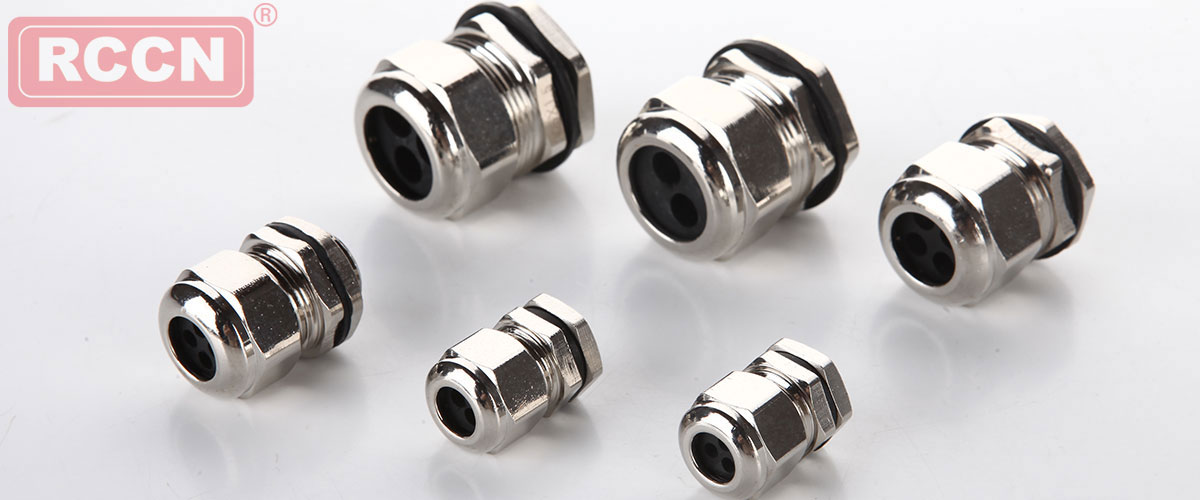

日成金属多孔电缆防水接头 MG-H

多孔金属接头,金属接头


产品材质:金属:黄铜镀镍制成,夹紧爪:尼龙,橡胶:硅橡胶
螺牙规格:M/PG/NPT/G(PF)  产品认证:CE,EX,ROHS
工作温度:-50°C至100°C  防护等级:IP68
使用方法:将本体固定机板,旋紧迫紧头即可固定电缆

产品规格

公制螺纹 M  德制螺纹 PG 美制螺纹 NPT 英制螺纹 G 孔数×孔径
Cable
Range
适用电缆
Cable
Range
螺纹长度
Thread
Length
L1
配套螺母
上限板厚
+Nut Max
platethick
接合长度
Joint
Length
L2+L3
板手
Spanner
SW
A/F
MG-M12×1.5-H2-3 MG-PG7-H2-3 MG-NPT1/4-H2-3 MG-G1/4-H2-3 2×3 1.2-3 8 ≤3.5 19 17/17
MG-M12×1.5-H3-2 MG-PG7-H3-2 MG-NPT1/4-H3-2 MG-G1/4-H3-2 3×2 1.2-2.5 8 ≤3.5 19 17/17
MG-M12×1.5-H4-2 MG-PG7-H4-2 MG-NPT1/4-H4-2 MG-G1/4-H4-2 4×2 1-2 8 ≤3.5 19 17/17
MG-M16×1.5-H2-4 MG-PG9-H2-4 MG-NPT3/8-H2-4 MG-G3/8-H2-4 2×4 2-4 9 ≤4.5 20 22/22
MG-M16×1.5-H3-4 MG-PG9-H3-4 MG-NPT3/8-H3-4 MG-G3/8-H3-4 3×4 2-4 9 ≤4.5 20 22/22
MG-M16×1.5-H4-3 MG-PG9-H4-3 MG-NPT3/8-H4-3 MG-G3/8-H4-3 4×3 1.2-3 9 ≤4.5 20 22/22
MG-M20×1.5-H2-5 MG-PG13.5-H2-5 MG-NPT1/2-H2-5 MG-G1/2-H2-5 2×5 2-5 9.5 ≤4.5 23 24/24
MG-M20×1.5-H2-6 MG-PG13.5-H2-6 MG-NPT1/2-H2-6 MG-G1/2-H2-6 2×6 3-6 9.5 ≤4.5 23 26/26
MG-M20×1.5-H3-5 MG-PG13.5-H3-5 MG-NPT1/2-H3-5 MG-G1/2-H3-5 3×5 2-5 9.5 ≤4.5 23 26/26
MG-M20×1.5-H4-4 MG-PG13.5-H4-4 MG-NPT1/2-H4-4 MG-G1/2-H4-4 4×4 2-4 9.5 ≤4.5 23 26/26
MG-M20×1.5-H4-3 MG-PG13.5-H4-3 MG-NPT1/2-H4-3 MG-G1/2-H4-3 4×3 1.2-3 9.5 ≤4.5 23 26/26
MG-M20×1.5-H5-3 MG-PG13.5-H5-3 MG-NPT1/2-H5-3 MG-G1/2-H5-3 5×3 1.2-3 9.5 ≤4.5 23 26/26
MG-M25×1.5-H2-5 MG-PG16-H2-5 MG-NPT3/4-H2-5 MG-G3/4-H2-5 2×5 3-5 12 ≤5.5 23 32/32
MG-M25×1.5-H2-8 MG-PG16-H2-8 MG-NPT3/4-H2-8 MG-G3/4-H2-8 2×8 4-8 12 ≤5.5 23 32/32
MG-M25×1.5-H3-5 MG-PG16-H3-5 MG-NPT3/4-H3-5 MG-G3/4-H3-5 3×5 3-5 12 ≤5.5 23 32/32
MG-M25×1.5-H3-8 MG-PG16-H3-8 MG-NPT3/4-H3-8 MG-G3/4-H3-8 3×8 4-8 12 ≤5.5 23 32/32
MG-M25×1.5-H4-5 MG-PG16-H4-5 MG-NPT3/4-H4-5 MG-G3/4-H4-5 4×5 3-5 12 ≤5.5 23 32/32
MG-M25×1.5-H4-7 MG-PG16-H4-7 MG-NPT3/4-H4-7 MG-G3/4-H4-7 4×7 4-7 12 ≤5.5 23 32/32
MG-M25×1.5-H5-3 MG-PG16-H5-3 MG-NPT3/4-H5-3 MG-G3/4-H5-3 5×3 1.2-3 12 ≤5.5 23 32/32
MG-M25×1.5-H5-6 MG-PG16-H5-6 MG-NPT3/4-H5-6 MG-G3/4-H5-6 5×6 3-6 12 ≤5.5 23 32/32
MG-M25×1.5-H6-5 MG-PG16-H6-5 MG-NPT3/4-H6-5 MG-G3/4-H6-5 6×5 3-5 12 ≤5.5 23 32/32
MG-M25×1.5-H8-3 MG-PG16-H8-3 MG-NPT3/4-H8-3 MG-G3/4-H8-3 8×3 1.2-3 12 ≤5.5 23 32/32
MG-M32×1.5-H2-10 MG-PG21-H2-10 MG-NPT3/4-H2-10 MG-G3/4-H2-10 2×10 5-10 12.5 ≤5.5 23 41/41
MG-M32×1.5-H3-10 MG-PG21-H3-10 MG-NPT3/4-H3-10 MG-G3/4-H3-10 3×10 5-10 12.5 ≤5.5 23 41/41
MG-M32×1.5-H4-9 MG-PG21-H4-9 MG-NPT3/4-H4-9 MG-G3/4-H4-9 4×9 4.5-9 12.5 ≤5.5 23 41/41
MG-M32×1.5-H5-8 MG-PG21-H5-8 MG-NPT3/4-H5-8 MG-G3/4-H5-8 5×8 4-8 12.5 ≤5.5 23 41/41
MG-M32×1.5-H6-7 MG-PG21-H6-7 MG-NPT3/4-H6-7 MG-G3/4-H6-7 6×7 4-7 12.5 ≤5.5 23 41/41
MG-M32×1.5-H7-6 MG-PG21-H7-6 MG-NPT3/4-H7-6 MG-G3/4-H7-6 7×6 3-6 12.5 ≤5.5 23 41/41
MG-M25×1.5-W5H14 1 6×14 12 ≤5.5 23 32/32
MG-M32×1.5-W5H19   1 5×19 12.5 ≤6.5 23 41/41
