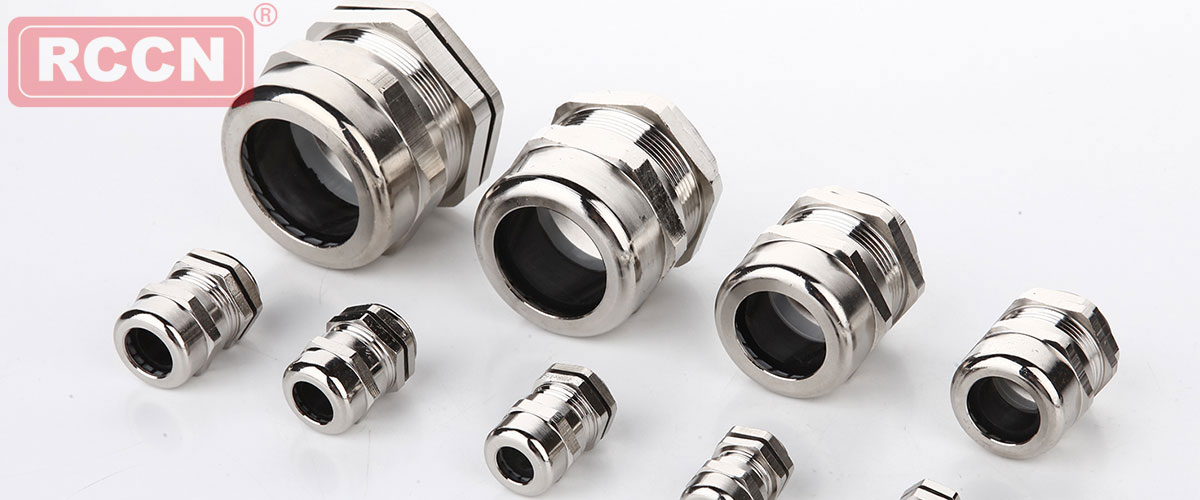

    防电磁金属电缆接头 A-EMC

    电缆防水接头,防电磁金属接头

    产品材质:金属:黄铜镀镍 夹紧爪:尼龙 橡胶:硅橡胶
    螺牙规格:M/PG/NPT/G(PF) 产品认证:CE,EX,ROHS
    工作温度:-50°C至150°C 防护等级:IP54
    使用方法:将电缆剥皮,屏蔽线层10mm与电磁圈接触
    螺纹标准及开孔数据 参考A26页
    特殊加长螺纹型号如:A-M20*1.5EMC-12/L=15
    标准加长螺纹型号如:A-M20*1.5LEMC-12

    产品规格

    公制螺纹 M 德制螺纹 PG 美制螺纹 NPT 英制螺纹 G 适用电缆
    Cable
    Range
    螺纹长度
    ThreadLength
    L1
    加长型号
    螺纹长度
    L1
    接合长度
    Joint
    Length
    L2+L3
    板手
    Spanner
    SW
    A/F
    A-M12×1.5EMC-6.5 A-PG7EMC-6.5 A-NPT1/4EMC-6.5 A-G1/4EMC-6.5 3-6.5 6 12 19 14/14
    A-M16×1.5EMC-8 A-PG9EMC-8 A-NPT3/8EMC-8 A-G3/8EMC-8 4-8 7 12 20 18/18
    A-M18×1.5EMC-10 A-PG11EMC-10 5-10 7 12 22 20/20
    A-M20×1.5EMC-12 A-PG13.5EMC-12 A-NPT1/2EMC-12 A-G1/2EMC-12 6-12 8 12 23 22/22
    A-M22×1.5EMC-14 A-PG16EMC-14 10-14 8 12 23 24/24
    A-M25×1.5EMC-14 A-NPT3/4EMC-14 A-G3/4EMC-14 10-14 9 13 23 28/24
    A-M25×1.5EMC-17 A-PG16EMC-17 A-NPT3/4EMC-17 A-G3/4EMC-17 11-17 9 13 23 28/28
    A-M27×1.5EMC-18 A-PG21EMC-18 A-NPT3/4EMC-18 A-G3/4EMC-18 13-18 9 13 23 30/30
    A-M32×1.5EMC-18 A-NPT1EMC-18 A-G1EMC-18 13-18 11 15 32 36/30
    A-M32×1.5EMC-21 A-PG21EMC-21 A-NPT1EMC-21 A-G1EMC-21 15-21 11 15 32 36/36
    A-M32×1.5EMC-25 A-NPT1EMC-25 A-G1EMC-25 18-25 11 15 32 40/40
    A-M40×1.5EMC-25 A-PG29EMC-25 A-NPT1-1/4EMC-25 A-G1-1/4EMC-25 18-25 11 15 32 44/40
    A-M40×1.5EMC-28 A-PG29EMC-28 A-NPT1-1/4EMC-28 A-G1-1/4EMC-28 19-28 11 15 32 44/44
    A-M40×1.5EMC-32 A-NPT1-1/4EMC-32 A-G1-1/4EMC-32 22-32 11 15 32 50/50
    A-M50×1.5EMC-32 A-PG36EMC-32 A-NPT1-1/2EMC-32 A-G1-1/2EMC-32 22-32 11 15 38 54/50
    A-M50×1.5EMC-38 A-PG36EMC-38 A-NPT1-1/2EMC-38 A-G1-1/2EMC-38 30-38 11 15 38 58/58
    A-M54×2.0EMC-38 A-PG42EMC-38 30-38 11 15 38 58/58
    A-M60×2.0EMC-44 A-PG48EMC-44 A-NPT2EMC-44 A-G2EMC-44 34-44 14 18 38 64/64
    A-M63×1.5EMC-44 34-44 14 18 38 68/64
    A-M72×2.0EMC-55 45-55 15 20 45 81/81
    A-M75×1.5EMC-55 A-NPT2-1/2EMC-55 A-G2-1/2EMC-55 45-55 15 20 50 81/81
    A-M80×2.0EMC-70 60-70 20 25 50 86/86
    A-M88×2.0EMC-70 A-NPT3EMC-70 A-G3EMC-70 60-70 20 25 50 96/96
    A-M16×1.5EMC-10 A-PG9EMC-10 A-NPT3/8EMC-10 A-G3/8EMC-10 5-10 7 12 22 20/20
    A-M18×1.5EMC-12 A-PG11EMC-12 6-12 7 12 23 22/22
    A-M20×1.5EMC-14 A-PG13.5EMC-14 A-NPT1/2EMC-14 A-G1/2EMC-14 10-14 8 12 23 24/24
    A-M24×1.5EMC-14 10-14 8 12 23 28/24
    A-M25×1.5EMC-18 13-18 9 13 23 30/30
    A-M27×1.5EMC-17 11-17 9 13 23 30/28
    A-M30×2.0EMC-18 13-18 11 15 23 36/30
    A-M30×2.0EMC-21 15-21 11 15 32 36/36
    A-M33×2.0EMC-18 13-18 11 15 32 36/30
    A-M33×2.0EMC-21 15-21 11 15 32 36/36
    A-M33×2.0EMC-25 18-25 11 15 32 40/40
    A-M36×2.0EMC-25 18-25 11 15 32 40/40
    A-M36×2.0EMC-28 19-28 11 15 32 44/44
    A-M42×2.0EMC-32 22-32 11 15 32 50/50
    A-M48×2.0EMC-32 22-32 11 15 32 50/50
    A-M48×2.0EMC-38 30-38 11 15 32 58/58
    A-M56×2.0EMC-38 30-38 11 15 38 58/58
