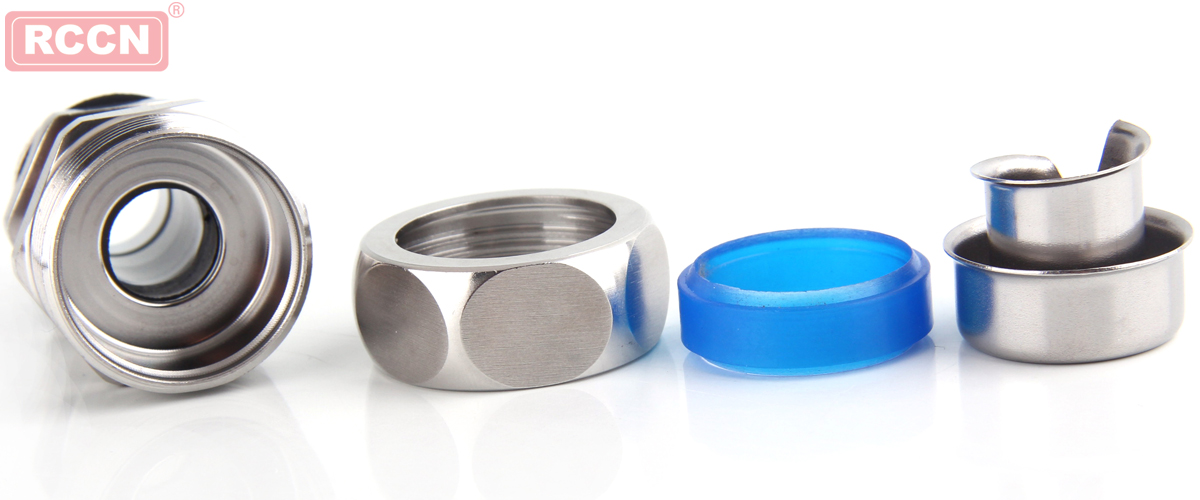

带锁紧不锈钢软管接头,不锈钢接头,软管接头

系列： NBLS

材质：外部金属为不锈钢304 ;密封件为改性橡胶；芯套为PA6 ,护套为镀锌铁皮/不锈钢

密封套：TPE

防护等级：IP65

温度范围：-40℃到100℃ ,短时间可以达到+120℃

型号 Item No .	螺纹规格 Thread mm	卡口范围 clamping mm	螺纹长度 GL mm	扳手尺寸 Wrench size mm	适配软管（公称内径） Fits to tubing size (Nominal inner） mm	包装 Std.Pkg PCS
NBLS-M带锁紧金属软管接头
NBLS -01M	M12x1.5	3-5.5	6	18/17/14	φ6	25
NBLS -02M	M16x1.5	4-7	7	20/19/18	φ8	25
NBLS -03M	M18x1.5	5-9	7	24/23/20	φ10	25
NBLS -04M	M20x1.5	6-11	7	26/26/22	φ13	25
NBLS -05M	M20x1.5	6-12	7	30/28/24	φ16	25
NBLS -05M	M22x1.5	8-14	7	30/30/24	φ16	25
NBLS -05M	M24x1.5	8-14	7	30/30/27	φ16	25
NBLS -05M	M25x1.5	8-14	7	30/30/28	φ16	25
NBLS -06M	M25x1.5	13-18	7	36/34/30	φ20	25
NBLS -06M	M32x1.5	13-18	8	36/34/36	φ20	10
NBLS -08M	M32x1.5	15-22	8	45/40/36	φ25	10
NBLS -08M	M36x2.0	15-22	8	45/45/40	φ25	10
NBLS -10M	M40x1.5	22-30	9	55/52/45	φ32	5
NBLS -10M	M48x2.0	22-30	9	55/52/55	φ32	5
NBLS -12M	M40x1.5	22-32	9	60/58/50	φ38	5
NBLS -12M	M50x1.5	30-35	9	60/58/55	φ38	5
NBLS -12M	M56x2.0	30-35	9	60/58/60	φ38	2
NBLS -16M	M50x1.5	30-38	9	75/75/75	φ51	2
NBLS -16M	M60x1.5	37-44	10	75/75/70	φ51	2
NBLS-P 带锁紧不锈钢软管接头
NBLS -02P	PG7	3-5.5	6	18/17/14	φ6	25
NBLS -03P	PG9	4-7	7	20/19/17	φ8	25
NBLS -04P	PG11	5-9	7	24/23/20	φl0	25
NBLS -05P	PG13.5	6-11	7	26/26/22	φl2	25
NBLS -05P	PG16	8-14	7	30/30/24	φl5	25
NBLS -06P	PG21	13-18	8	36/34/30	φ20	10
NBLS -08P	PG29	15-22	8	45/45/40	φ25	10
NBLS -12P	PG36	22-30	9	55/52/50	φ32	5
NBLS -15P	PG42	30-35	9	60/58/58	φ38	5
NBLS -16P	PG48	37-44	10	75/75/65	φ38	2
