    日成快速软管防水接头 BGQF

    软管接头,快速接头

    螺牙规格:公制螺牙(Metric),德制螺牙(DIN STANDARD)。

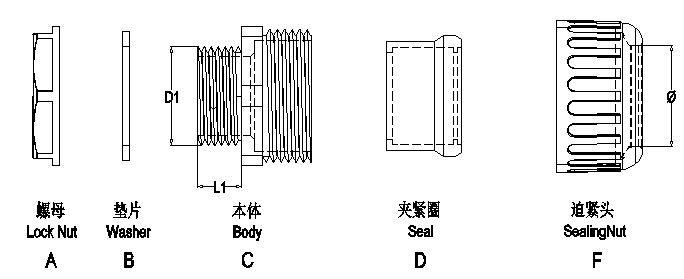

    产品材质:A.C.F部位均采用环保尼龙66(NYLON66)原料制成.B.D采用耐
    老化橡胶材质。
    产品认证:欧洲CE,ROHS, 欧洲环保SGS。
    防火等级:UL94V-2。
    工作温度:-40°C至150°C。
    防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP68。
    颜色种类:浅灰色、黑色,特殊颜色如灰/红/蓝均可订做。
    使用方法:先将本体穿于机板,再以螺母扭紧固定,软管穿过迫紧头套进夹
    紧圈到底,扭紧迫紧头将其固定。
    另备灰色,例:BGQF-M12G(BG-07)

    产品规格

    型号
    Item No .
    螺纹规格
    Thread
    对应日成
    软管型号
    Suit to RCCN
    conduit item no
    BG
    对应日成
    软管型号
    Suit to RCCN
    conduit item no
    BG
    螺纹外径
    Thread
    O.D.
    D1
    机板开孔
    Panel
    Mounting
    Hole
    螺纹长度
    Thread
    Length
    L1
    黑色Black
    公制螺纹BGQF-M
    BGQF-M12B(BG-07) M12*1.5 BG-07 10.0 12 12-12.3 8.5
    BGQF-M16B(BG-10) M16*1.5 BG-10 13.0 16 16-16.3 10
    BGQF-M16B(BG-12) M16*1.5 BG-12 15.8 16 16-16.3 10
    BGQF-M16B(BG-15) M16*1.5 BG-15 18.5 16 16-16.3 10
    BGQF-M20B(BG-12) M20*1.5 BG-12 15.8 20 20-20.3 10
    BGQF-M20B(BG-15) M20*1.5 BG-15 18.5 20 20-20.3 10
    BGQF-M20B(BG17) M20*1.5 BG-17 21.2 20 20-20.3 10
    BGQF-M25B(BG-23) M25*1.5 BG-23 28.5 25 25-25.4 12
    BGQF-M32B(BG-23) M32*1.5 BG-23 28.5 32 32-32.4 12
    BGQF-M32B(BG-29) M32*1.5 BG-29 34.5 32 32-32.4 12
    BGQF-M40B(BG-36) M40*1.5 BG-36 42.5 40 40-40.4 12
    BGQF-M50B(BG-48) M50*1.5 BG-48 54.5 50 50-50.4 15
    BGQF-M63B(BG-48) M63*1.5 BG-48 54.5 63 63-63.4 20
    德制螺纹BGQF-P
    BGQF-PG7B(BG-07) PG7 BG-07 10.0 12.5 12.5-12.8 10
    BGQF-PG9B(BG-07) PG9 BG-07 10.0 12.5 15.2-15.5 10
    BGQF-PG9B(BG-10) PG9 BG-10 13.0 12.5 15.2-15.5 10
    BGQF-PG11B(BG-10) PG11 BG-10 13.0 18.6 18.6-18.9 10
    BGQF-PG11B(BG-12) PG11 BG-12 15.8 15.2 18.6-18.9 10
    BGQF-PG11B(BG-15.8) PG11 BG-12 18.5 15.2 18.6-18.9 10
    BGQF-PG13.5B(BG-12) PG13.5 BG-12 15.8 20.4 20.4-20.7 10
    BGQF-PG13.5B(BG-15) PG13.5 BG-15 18.5 20.4 20.4-20.7 10
    BGQF-PG16B(BG-12) PG16 BG-12 15.8 22.5 22.5-22.8 11
    BGQF-PG16B(BG-15) PG16 BG-15 18.5 22.5 22.5-22.8 11
    BGQF-PG16B(BG-17) PG16 BG-17 21.2 22.5 22.5-22.8 11
    BGQF-PG21B(BG-23) PG21 BG-23 28.5 28.3 28.3-28.7 12.5
    BGQF-PG29B(BG-29) PG29 BG-29 34.5 37.0 37.0-37.4 13
    BGQF-PG36B(BG-36) PG36 BG-36 42.5 47.0 47.0-47.4 13
    BGQF-PG48B(BG-48) PG48 BG-48 54.5 59.3 59.3-59.7 16
