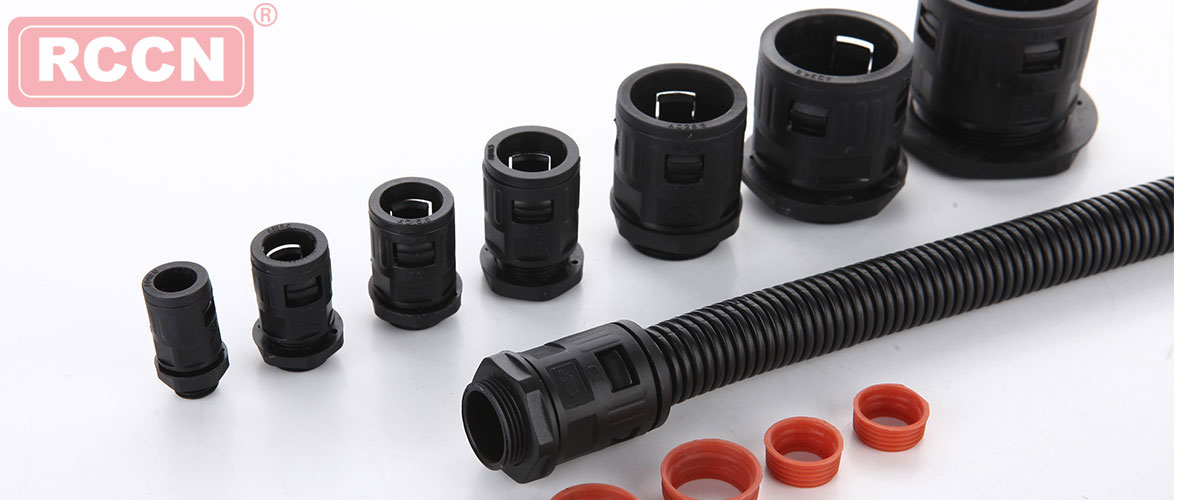

    日成防水软管接头 BGQ1

    软管接头,快速接头

    螺纹规格:公制螺纹(Metric)/德制螺纹(PG)/英制螺纹(G)
    产品材质:尼龙66(NYLON66)原料制成
    产品认证:欧洲CE,ROHS
    防水等级:IP54
    防火等级:UL94V-2
    颜色种类:黑色Ral9005、灰色Ral7037.
    工作温度:-40°C至85°C
    产品特性:装卸只需拨插无需工具
    备 注:含螺母,防水垫片,

    产品规格


    防水型号
    Item No .

    螺纹规格

    M

    对应软管

    BG

    螺纹外径

    D1

    机板开孔

    Hole

    螺纹长度

    GL

    内孔径

    Φ1

    外径
    Φ
    B

    黑色 Black 公制螺纹BGQ-M
    BGQ1-M12B(BG07) M12*1.5 BG-07 12 12-12.3 10 7 17.0
    BGQ1-M12B(BG10) M12*1.5 BG-10 12 12-12.3 10 7 20.0
    BGQ1-M16B(BG07) M16*1.5 BG-07 16 16-16.3 10 10 17.0
    BGQ1-M16B(BG10) M16*1.5 BG-10 16 16-16.3 10 12 20.0
    BGQ1-M16B(BG12) M16*1.5 BG-12 16 16-16.3 10 12 23.0
    BGQ1-M18B(BG10) M18*1.5 BG-10 18 18-18.3 10 10 20.0
    BGQ1-M18B(BG12) M18*1.5 BG-12 18 18-18.3 10 10 23.0
    BGQ1-M18B(BG15) M18*1.5 BG-15 18 18-18.3 11 13 25.5
    BGQ1-M20B(BG10) M20*1.5 BG-10 20 20-20.3 10 12 23.0
    BGQ1-M20B(BG12) M20*1.5 BG-12 20 20-20.3 10 12 23.0
    BGQ1-M20B(BG15) M20*1.5 BG-15 20 20-20.3 11 13 25.5
    BGQ1-M20B(BG17) M20*1.5 BG-17 20 20-20.3 12 15 29.5
    BGQ1-M24B(BG17) M24*1.5 BG-17 24 24-24.4 12 17 29.5
    BGQ1-M25B(BG17) M25*1.5 BG-17 25 25-25.4 12 17 29.5
    BGQ1-M25B(BG23) M25*1.5 BG-23 25 25-25.4 12 20 37.0
    BGQ1-M25B(BG29) M25*1.5 BG-29 25 25-25.4 12 20 37.0
    BGQ1-M27B(BG23) M27*1.5 BG-23 27 27-27.4 12 23 37.0
    BGQ1-M30B(BG23) M30*2.0 BG-23 30 30-30.4 12 23 37.0
    BGQ1-M32B(BG23) M32*1.5 BG-23 32 32-32.4 12 30 37.0
    BGQ1-M32B(BG29) M32*1.5 BG-29 32 32-32.4 12 30 44.0
    BGQ1-M36B(BG29) M36*2.0 BG-29 36 36-36.4 12 30 44.0
    BGQ1-M40B(BG29) M40*1.5 BG-29 40 40-40.4 12 35 51.5
    BGQ1-M40B(BG36) M40*1.5 BG-36 40 40-40.4 12 35 51.5
    BGQ1-M50B(BG36) M50*1.5 BG-50 50 50-50.4 12 35 51.5
    BGQ1-M50B(BG48) M50*1.5 BG-50 50 50-50.4 12 36 51.5
    BGQ1-M56B(BG48) M56*2.0 BG-63 56 56-56.4 15 48 65.5
    BGQ1-M63B(BG48) M63*1.5 BG-63 63 63-63.4 15 48 65.5
    深灰色 Gray 公制螺纹BGQ-M
    BGQ1-M12G(BG07) M12*1.5 BG-07 12 12-12.3 10 7 17.0
    BGQ1-M12G(BG10) M12*1.5 BG-10 12 12-12.3 10 7 20.0
    BGQ1-M16G(BG07) M16*1.5 BG-07 16 16-16.3 10 10 17.0
    BGQ1-M16G(BG10) M16*1.5 BG-10 16 16-16.3 10 12 20.0
    BGQ1-M16G(BG12) M16*1.5 BG-12 16 16-16.3 10 12 23.0
    BGQ1-M18G(BG10) M18*1.5 BG-10 18 18-18.3 10 10 20.0
    BGQ1-M18G(BG12) M18*1.5 BG-12 18 18-18.3 10 10 23.0
    BGQ1-M18G(BG15) M18*1.5 BG-15 18 18-18.3 11 13 25.5
    BGQ1-M20G(BG10) M20*1.5 BG-10 20 20-20.3 10 12 23.0
    BGQ1-M20G(BG12) M20*1.5 BG-12 20 20-20.3 10 12 23.0
    BGQ1-M20G(BG15) M20*1.5 BG-15 20 20-20.3 11 13 25.5
    BGQ1-M20G(BG17) M20*1.5 BG-17 20 20-20.3 12 15 29.5
    BGQ1-M24G(BG17) M24*1.5 BG-17 24 24-24.4 12 17 29.5
    BGQ1-M25G(BG17) M25*1.5 BG-17 25 25-25.4 12 17 29.5
    BGQ1-M25G(BG23) M25*1.5 BG-23 25 25-25.4 12 20 37.0
    BGQ1-M25G(BG29) M25*1.5 BG-29 25 25-25.4 12 20 37.0
    BGQ1-M27G(BG23) M27*1.5 BG-23 27 27-27.4 12 23 37.0
    BGQ1-M30G(BG23) M30*2.0 BG-23 30 30-30.4 12 23 37.0
    BGQ1-M32G(BG23) M32*1.5 BG-23 32 32-32.4 12 30 37.0
    BGQ1-M32G(BG29) M32*1.5 BG-29 32 32-32.4 12 30 44.0
    BGQ1-M36G(BG29) M36*2.0 BG-29 36 36-36.4 12 30 44.0
    BGQ1-M40G(BG29) M40*1.5 BG-29 40 40-40.4 12 35 51.5
    BGQ1-M40G(BG36) M40*1.5 BG-36 40 40-40.4 12 35 51.5
    BGQ1-M50G(BG36) M50*1.5 BG-50 50 50-50.4 12 35 51.5
    BGQ1-M50G(BG48) M50*1.5 BG-50 50 50-50.4 12 36 51.5
    BGQ1-M56G(BG48) M56*2.0 BG-63 56 56-56.4 15 48 65.5
    BGQ1-M63G(BG48) M63*1.5 BG-63 63 63-63.4 15 48 65.5



    防水型号
    Item No .

    螺纹规格

    M

    对应软管

    BG

    螺纹外径

    D1

    机板开孔

    Hole

    螺纹长度

    GL

    内孔径

    Φ1

    外径

    ΦB

    黑色 Black 德制螺纹BGQ-P
    BGQ1-PG7B(BG07) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
    BGQ1-PG7B(BG10) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
    BGQ1-PG9B(BG10) PG9 BG-10 12.5 15.2-15.5 10 7 20.0
    BGQ1-PG11B(BG10) PG11 BG-10 18.6 18.6-18.9 10 7 20.0
    BGQ1-PG11B(BG12) PG11 BG-12 15.2 18.6-18.9 10 13 23.0
    BGQ1-PG13.5B(BG10) PG13.5 BG-10 20.4 20.4-20.7 10 13 20.0
    BGQ1-PG13.5B(BG12) PG13.5 BG-12 20.4 20.4-20.7 10 13 23.0
    BGQ1-PG13.5B(BG15) PG13.5 BG-15 20.4 20.4-20.7 11 14 25.5
    BGQ1-PG13.5B(BG17) PG13.5 BG-17 20.4 20.4-20.7 12 16 29.5
    BGQ1-PG16B(BG17) PG16 BG-17 22.5 22.5-22.8 12 16 29.5
    BGQ1-PG21B(BG23) PG21 BG-23 28.3 28.3-28.7 12 24 37.0
    BGQ1-PG29B(BG29) PG29 BG-29 37.0 37.0-37.4 12 30 44.0
    BGQ1-PG36B(BG36) PG36 BG-36 47.0 47.0-47.4 12 37 51.5
    BGQ1-PG42B(BG48) PG42 BG-48 54.0 54.0-54.4 12 44 65.5
    BGQ1-PG48B(BG48) PG48 BG-48 59.3 59.3-59.7 15 48 65.5
    深灰色 Gray 德制螺纹BGQ-P
    BGQ1-PG7G(BG07) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
    BGQ1-PG7G(BG10) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
    BGQ1-PG9G(BG10) PG9 BG-10 12.5 15.2-15.5 10 7 20.0
    BGQ1-PG11G(BG10) PG11 BG-10 18.6 18.6-18.9 10 7 20.0
    BGQ1-PG11G(BG12) PG11 BG-12 15.2 18.6-18.9 10 13 23.0
    BGQ1-PG13.5G(BG10) PG13.5 BG-10 20.4 20.4-20.7 10 13 20.0
    BGQ1-PG13.5G(BG12) PG13.5 BG-12 20.4 20.4-20.7 10 13 23.0
    BGQ1-PG13.5G(BG15) PG13.5 BG-15 20.4 20.4-20.7 11 14 25.5
    BGQ1-PG13.5G(BG17) PG13.5 BG-17 20.4 20.4-20.7 12 16 29.5
    BGQ1-PG16G(BG17) PG16 BG-17 22.5 22.5-22.8 12 16 29.5
    BGQ1-PG21G(BG23) PG21 BG-23 28.3 28.3-28.7 12 24 37.0
    BGQ1-PG29G(BG29) PG29 BG-29 37.0 37.0-37.4 12 30 44.0
    BGQ1-PG36G(BG36) PG36 BG-36 47.0 47.0-47.4 12 37 51.5
    BGQ1-PG42G(BG48) PG42 BG-48 54.0 54.0-54.4 12 44 65.5
    BGQ1-PG48G(BG48) PG48 BG-48 59.3 59.3-59.7 15 48 65.5



    防水型号
    Item No .

    螺纹规格

    M

    对应软管

    BG

    螺纹外径

    D1

    机板开孔

    Hole

    螺纹长度

    GL

    内孔径

    Φ1

    外径

    ΦB

    黑色 Black 德制螺纹BGQ-G
    BGQ1-G3/8B(BG07) G3/8 BG-07 16.5 16.5 10 7 20.0
    BGQ1-G1/2B(BG12) G1/2 BG-12 21.3 21.3 10 13 23.0
    BGQ1-G1/2B(BG17) G1/2 BG-17 21.3 21.3 12 16 29.5
    BGQ1-G3/4B(BG23) G3/4 BG-23 26.6 26.6 12 24 37.0
    BGQ1-G1B(BG29) G1 BG-29 33.2 33.2 12 30 44.0
    深灰色 Gray 德制螺纹BGQ-G
    BGQ1-G3/8G(BG07) G3/8 BG-07 16.5 16.5 10 7 20.0
    BGQ1-G1/2G(BG12) G1/2 BG-12 21.3 21.3 10 13 23.0
    BGQ1-G1/2G(BG17) G1/2 BG-17 21.3 21.3 12 16 29.5
    BGQ1-G3/4G(BG23) G3/4 BG-23 26.6 26.6 12 24 37.0
    BGQ1-G1G(BG29) G1 BG-29 33.2 33.2 12 30 44.0




    防水阻燃型号
    Item No .

    螺纹规格

    M

    对应软管

    BG

    螺纹外径

    D1

    机板开孔

    Hole

    螺纹长度

    GL

    内孔径

    Φ1

    外径

    ΦB

    黑色 Black 公制螺纹BGQ-M
    BGQ1-M12BV0(BG07) M12*1.5 BG-07 12 12-12.3 10 7 17.0
    BGQ1-M12BV0(BG10) M12*1.5 BG-10 12 12-12.3 10 7 20.0
    BGQ1-M16BV0(BG07) M16*1.5 BG-07 16 16-16.3 10 10 17.0
    BGQ1-M16BV0(BG10) M16*1.5 BG-10 16 16-16.3 10 12 20.0
    BGQ1-M16BV0(BG12) M16*1.5 BG-12 16 16-16.3 10 12 23.0
    BGQ1-M18BV0(BG10) M18*1.5 BG-10 18 18-18.3 10 10 20.0
    BGQ1-M18BV0(BG12) M18*1.5 BG-12 18 18-18.3 10 10 23.0
    BGQ1-M18BV0(BG15) M18*1.5 BG-15 18 18-18.3 11 13 25.5
    BGQ1-M20BV0(BG10) M20*1.5 BG-10 20 20-20.3 10 12 23.0
    BGQ1-M20BV0(BG12) M20*1.5 BG-12 20 20-20.3 10 12 23.0
    BGQ1-M20BV0(BG15) M20*1.5 BG-15 20 20-20.3 11 13 25.5
    BGQ1-M20BV0(BG17) M20*1.5 BG-17 20 20-20.3 12 15 29.5
    BGQ1-M24BV0(BG17) M24*1.5 BG-17 24 24-24.4 12 17 29.5
    BGQ1-M25BV0(BG17) M25*1.5 BG-17 25 25-25.4 12 17 29.5
    BGQ1-M25BV0(BG23) M25*1.5 BG-23 25 25-25.4 12 20 37.0
    BGQ1-M25BV0(BG29) M25*1.5 BG-29 25 25-25.4 12 20 37.0
    BGQ1-M27BV0(BG23) M27*1.5 BG-23 27 27-27.4 12 23 37.0
    BGQ1-M30BV0(BG23) M30*2.0 BG-23 30 30-30.4 12 23 37.0
    BGQ1-M32BV0(BG23) M32*1.5 BG-23 32 32-32.4 12 30 37.0
    BGQ1-M32BV0(BG29) M32*1.5 BG-29 32 32-32.4 12 30 44.0
    BGQ1-M36BV0(BG29) M36*2.0 BG-29 36 36-36.4 12 30 44.0
    BGQ1-M40BV0(BG29) M40*1.5 BG-29 40 40-40.4 12 35 51.5
    BGQ1-M40BV0(BG36) M40*1.5 BG-36 40 40-40.4 12 35 51.5
    BGQ1-M50BV0(BG36) M50*1.5 BG-50 50 50-50.4 12 35 51.5
    BGQ1-M50BV0(BG48) M50*1.5 BG-50 50 50-50.4 12 36 51.5
    BGQ1-M56BV0(BG48) M56*2.0 BG-63 56 56-56.4 15 48 65.5
    BGQ1-M63BV0(BG48) M63*1.5 BG-63 63 63-63.4 15 48 65.5
    深灰色 Gray 公制螺纹BGQ-M
    BGQ1-M12GV0(BG07) M12*1.5 BG-07 12 12-12.3 10 7 17.0
    BGQ1-M12GV0(BG10) M12*1.5 BG-10 12 12-12.3 10 7 20.0
    BGQ1-M16GV0(BG07) M16*1.5 BG-07 16 16-16.3 10 10 17.0
    BGQ1-M16GV0(BG10) M16*1.5 BG-10 16 16-16.3 10 12 20.0
    BGQ1-M16GV0(BG12) M16*1.5 BG-12 16 16-16.3 10 12 23.0
    BGQ1-M18GV0(BG10) M18*1.5 BG-10 18 18-18.3 10 10 20.0
    BGQ1-M18GV0(BG12) M18*1.5 BG-12 18 18-18.3 10 10 23.0
    BGQ1-M18GV0(BG15) M18*1.5 BG-15 18 18-18.3 11 13 25.5
    BGQ1-M20GV0(BG10) M20*1.5 BG-10 20 20-20.3 10 12 23.0
    BGQ1-M20GV0(BG12) M20*1.5 BG-12 20 20-20.3 10 12 23.0
    BGQ1-M20GV0(BG15) M20*1.5 BG-15 20 20-20.3 11 13 25.5
    BGQ1-M20GV0(BG17) M20*1.5 BG-17 20 20-20.3 12 15 29.5
    BGQ1-M24GV0(BG17) M24*1.5 BG-17 24 24-24.4 12 17 29.5
    BGQ1-M25GV0(BG17) M25*1.5 BG-17 25 25-25.4 12 17 29.5
    BGQ1-M25GV0(BG23) M25*1.5 BG-23 25 25-25.4 12 20 37.0
    BGQ1-M25GV0(BG29) M25*1.5 BG-29 25 25-25.4 12 20 37.0
    BGQ1-M27GV0(BG23) M27*1.5 BG-23 27 27-27.4 12 23 37.0
    BGQ1-M30GV0(BG23) M30*2.0 BG-23 30 30-30.4 12 23 37.0
    BGQ1-M32GV0(BG23) M32*1.5 BG-23 32 32-32.4 12 30 37.0
    BGQ1-M32GV0(BG29) M32*1.5 BG-29 32 32-32.4 12 30 44.0
    BGQ1-M36GV0(BG29) M36*2.0 BG-29 36 36-36.4 12 30 44.0
    BGQ1-M40GV0(BG29) M40*1.5 BG-29 40 40-40.4 12 35 51.5
    BGQ1-M40GV0(BG36) M40*1.5 BG-36 40 40-40.4 12 35 51.5
    BGQ1-M50GV0(BG36) M50*1.5 BG-50 50 50-50.4 12 35 51.5
    BGQ1-M50GV0(BG48) M50*1.5 BG-50 50 50-50.4 12 36 51.5
    BGQ1-M56GV0(BG48) M56*2.0 BG-63 56 56-56.4 15 48 65.5
    BGQ1-M63GV0(BG48) M63*1.5 BG-63 63 63-63.4 15 48 65.5



    防水阻燃型号
    Item No .

    螺纹规格

    M

    对应软管

    BG

    螺纹外径

    D1

    机板开孔

    Hole

    螺纹长度

    GL

    内孔径

    Φ1

    外径

    ΦB

    黑色 Black

    黑色 Black 德制螺纹BGQ-P
    BGQ1-PG7BV0(BG07) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
    BGQ1-PG7BV0(BG10) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
    BGQ1-PG9BV0(BG10) PG9 BG-10 12.5 15.2-15.5 10 7 20.0
    BGQ1-PG11BV0(BG10) PG11 BG-10 18.6 18.6-18.9 10 7 20.0
    BGQ1-PG11BV0(BG12) PG11 BG-12 15.2 18.6-18.9 10 13 23.0
    BGQ1-PG13.5BV0(BG10) PG13.5 BG-10 20.4 20.4-20.7 10 13 20.0
    BGQ1-PG13.5BV0(BG12) PG13.5 BG-12 20.4 20.4-20.7 10 13 23.0
    BGQ1-PG13.5BV0(BG15) PG13.5 BG-15 20.4 20.4-20.7 11 14 25.5
    BGQ1-PG13.5BV0(BG17) PG13.5 BG-17 20.4 20.4-20.7 12 16 29.5
    BGQ1-PG16BV0(BG17) PG16 BG-17 22.5 22.5-22.8 12 16 29.5
    BGQ1-PG21BV0(BG23) PG21 BG-23 28.3 28.3-28.7 12 24 37.0
    BGQ1-PG29BV0(BG29) PG29 BG-29 37.0 37.0-37.4 12 30 44.0
    BGQ1-PG36BV0(BG36) PG36 BG-36 47.0 47.0-47.4 12 37 51.5
    BGQ1-PG42BV0(BG48) PG42 BG-48 54.0 54.0-54.4 12 44 65.5
    BGQ1-PG48BV0(BG48) PG48 BG-48 59.3 59.3-59.7 15 48 65.5
    深灰色 Gray 德制螺纹BGQ-P
    BGQ1-PG7GV0(BG07) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
    BGQ1-PG7GV0(BG10) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
    BGQ1-PG9GV0(BG10) PG9 BG-10 12.5 15.2-15.5 10 7 20.0
    BGQ1-PG11GV0(BG10) PG11 BG-10 18.6 18.6-18.9 10 7 20.0
    BGQ1-PG11GV0(BG12) PG11 BG-12 15.2 18.6-18.9 10 13 23.0
    BGQ1-PG13.5GV0(BG10) PG13.5 BG-10 20.4 20.4-20.7 10 13 20.0
    BGQ1-PG13.5GV0(BG12) PG13.5 BG-12 20.4 20.4-20.7 10 13 23.0
    BGQ1-PG13.5GV0(BG15) PG13.5 BG-15 20.4 20.4-20.7 11 14 25.5
    BGQ1-PG13.5GV0(BG17) PG13.5 BG-17 20.4 20.4-20.7 12 16 29.5
    BGQ1-PG16GV0(BG17) PG16 BG-17 22.5 22.5-22.8 12 16 29.5
    BGQ1-PG21GV0(BG23) PG21 BG-23 28.3 28.3-28.7 12 24 37.0
    BGQ1-PG29GV0(BG29) PG29 BG-29 37.0 37.0-37.4 12 30 44.0
    BGQ1-PG36GV0(BG36) PG36 BG-36 47.0 47.0-47.4 12 37 51.5
    BGQ1-PG42GV0(BG48) PG42 BG-48 54.0 54.0-54.4 12 44 65.5
    BGQ1-PG48GV0(BG48) PG48 BG-48 59.3 59.3-59.7 15 48 65.5



    防水阻燃型号
    Item No .

    螺纹规格

    M

    对应软管

    BG

    螺纹外径

    D1

    机板开孔

    Hole

    螺纹长度

    GL

    内孔径

    Φ1

    外径

    ΦB

    黑色 Black 德制螺纹BGQ-G
    BGQ1-G3/8V0B(BG07) G3/8 BG-07 16.5 16.5 10 7 20.0
    BGQ1-G1/2V0B(BG12) G1/2 BG-12 21.3 21.3 10 13 23.0
    BGQ1-G1/2V0B(BG17) G1/2 BG-17 21.3 21.3 12 16 29.5
    BGQ1-G3/4V0B(BG23) G3/4 BG-23 26.6 26.6 12 24 37.0
    BGQ1-G1V0B(BG29) G1 BG-29 33.2 33.2 12 30 44.0
    深灰色 Gray 德制螺纹BGQ-G
    BGQ1-G3/8V0G(BG07) G3/8 BG-07 16.5 16.5 10 7 20.0
    BGQ1-G1/2V0G(BG12) G1/2 BG-12 21.3 21.3 10 13 23.0
    BGQ1-G1/2V0G(BG17) G1/2 BG-17 21.3 21.3 12 16 29.5
    BGQ1-G3/4V0G(BG23) G3/4 BG-23 26.6 26.6 12 24 37.0
    BGQ1-G1V0G(BG29) G1 BG-29 33.2 33.2 12 30 44.0


    图片介绍

    规格书下载

    相关产品

    更多

    产品咨询

    欢迎您在这里给我们留言!我们将在收到您的留言后,尽快与您联系并提供合适的解决方案!*号为必填写项!(包括公司 手机 邮箱)
    产品 *公司 姓名
    *手机 电话 地址
    QQ 微信号 *邮箱
    留言
    技术
    支持
    联系
    我们
    在线
    留言
    下载
    资料
    打印
    本页
    官方
    微信
    微信二维码 官方微信
    收藏
    本页
    返回
    顶部
    黄金喊单
