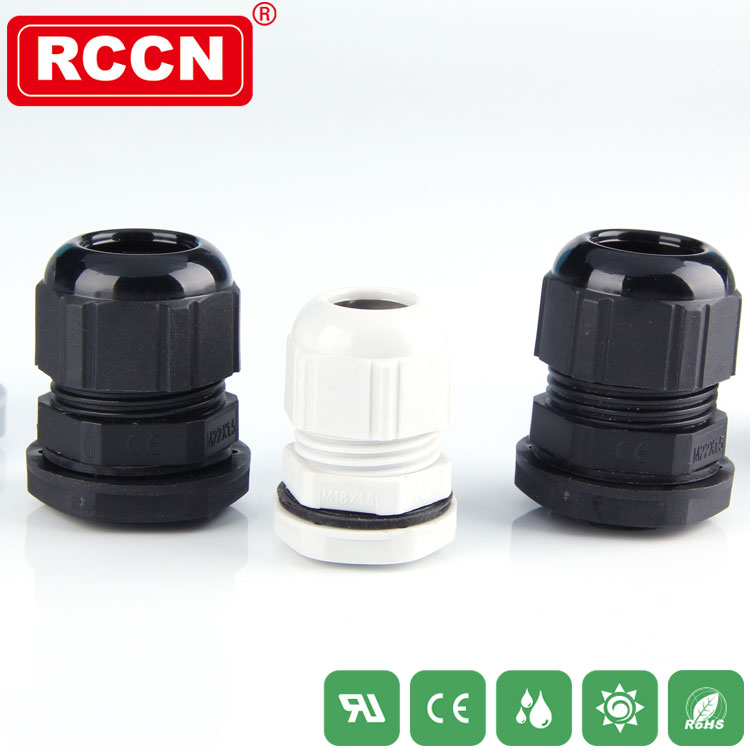

电缆接头,电缆防水接头

特点:公制电缆接头 M型

螺牙规格:公制螺牙(Metric/EN50262)。
产品材质:A.C.D.F部位均采用环保尼龙66原料制成.B,E耐老化硅橡胶制成
产品认证:UL,CE,ROHS ,REACH。防火等级:UL94V-2。
防护等级:使用防水垫片及夹紧圈旋紧迫紧头,达到IP68(EN60529)。
颜色种类:灰白色RAL7035、黑色RAL9005、浅灰色RAL7001。
使用方法:先将本体穿于机板,螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头固定。
工作温度:静态-40°C至105°C。
标●为欧洲公制螺纹标准

产品系列	规格型号	品号	单位	数量
ST型电缆防水接头	ST-M12*1.5G-7	2100700900003	PCS	445
ST型电缆防水接头	ST-M16*1.5G-10	2100700900034	PCS	300
ST型电缆防水接头	ST-M16*1.5BN(4.5-10)	2100700900032	PCS	900
ST型电缆防水接头	ST-M16*1.5BN(4.5-10)/O型圈	2100700900033	PCS	1000
ST型电缆防水接头	ST-M16*1.5B-10(L=15MM)	ST-M16*1.5B-10(L=15MM)	PCS	793
ST型电缆防水接头	ST-M18*1.5B-12	2100700900006	PCS	1298
ST型电缆防水接头	ST-M20*1.5G-13	2100700900035	PCS	700
ST型电缆防水接头	ST-M20*1.5B-13	2100700900008	PCS	1229
ST型电缆防水接头	ST-M20*1.5W-13/带封口膜	ST-M20*1.5W-13/带封口膜	PCS	418
ST型电缆防水接头	ST-M25*1.5W-17/带封口膜	2100700900038	PCS	929
ST型电缆防水接头	ST-M25*1.5G-17	2100700900036	PCS	720
ST型电缆防水接头	ST-M32*1.5W-21	2100700900016	PCS	1250
ST型电缆防水接头	ST-M32*1.5G-21	2100700900015	PCS	167
ST型电缆防水接头	ST-M32*1.5W-21/带封口膜	2100700900040	PCS	143
ST型电缆防水接头	ST-M40*1.5B-28	2100700900017	PCS	1206
ST型电缆防水接头	ST-M40*1.5W-28/带封口膜	2100700900037	PCS	380
ST型电缆防水接头	ST-PG7B-7	2100700900025	PCS	1298
ST型电缆防水接头	ST-PG11B-12	2100700900019	PCS	1393
ST型电缆防水接头	ST-PG13.5B-13	2100700900021	PCS	1449
ST型电缆防水接头	ST-PG13.5W-13	2100700900022	PCS	1250
ST型电缆防水接头	ST-PG16W-16	2100700900024	PCS	1153

规格尺寸

灰白色 light grey	黑色 black	浅灰色 silver grey	螺牙规格 Thread	电缆范围 CableRange	螺纹外径 Thread D1	螺纹长度 Thread Length L1	接合长度 Joint Length C	板手 Spanner size A&F
ST-M12×1.5W	ST-M12×1.5B	ST-M12×1.5G	M12×1.5	3.5-7	12	8	30	15
ST-M16×1.5W	ST-M16×1.5B	ST-M16×1.5G	M16×1.5	4.5-10	16	8	34	19
ST-M18×1.5W	ST-M18×1.5B	ST-M18×1.5G	M18×1.5	6-12	18	8	34	22
ST-M20×1.5W	ST-M20×1.5B	ST-M20×1.5G	M20×1.5	7-13	20	9	37	25
ST-M22×1.5W	ST-M22×1.5B	ST-M22×1.5G	M22×1.5	11-16	22	9	40	27
ST-M24×1.5W	ST-M24×1.5B	ST-M24×1.5G	M24×1.5	9-17	24	10	40	30
ST-M25×1.5W	ST-M25×1.5B	ST-M25×1.5G	M25×1.5	9-17	25	10	40	30
ST-M32×1.5W	ST-M32×1.5B	ST-M32×1.5G	M32×1.5	11-21	32	11	47	36
ST-M40×1.5W	ST-M40×1.5B	ST-M40×1.5G	M40×1.5	19-28	40	11	52	46
ST-M50×2.0W	ST-M50×2.0B	ST-M50×2.0G	M50×2.0	27-35	50	12	62	55
ST-PG7W	ST-PG7B	ST-PG7G	PG7	3.5-7	12.5	8	30	15
ST-PG9W	ST-PG9B	ST-PG9G	PG9	4.5-10	15.2	8	34	19
ST-PG11W	ST-PG11B	ST-PG11G	PG11	6-12	18.6	8	34	22
ST-PG13.5W	ST-PG13.5B	ST-PG13.5G	PG13.5	7-13	20.4	9	37	25
ST-PG16W	ST-PG16B	ST-PG16G	PG16	11-16	22.5	9	40	27
