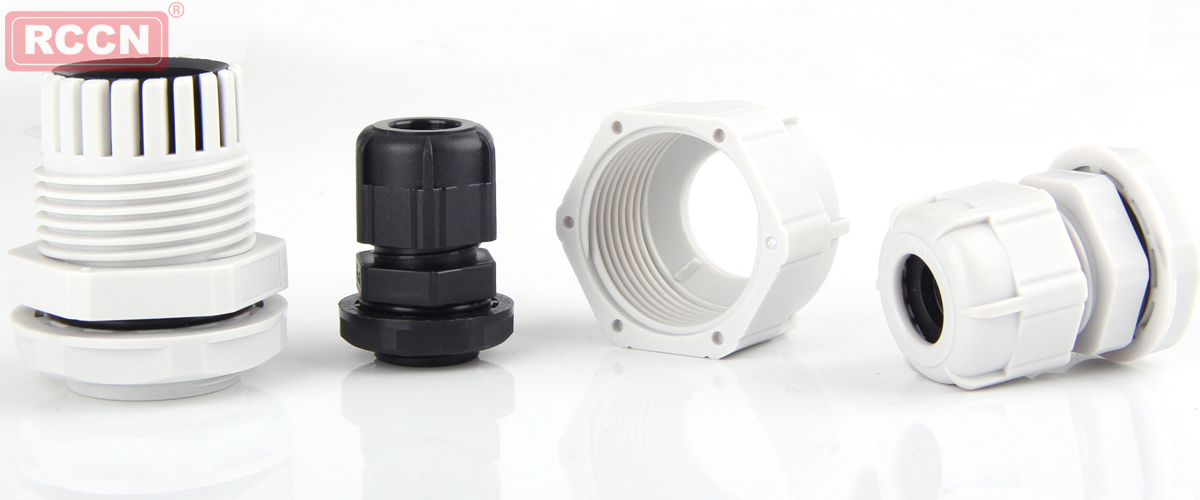

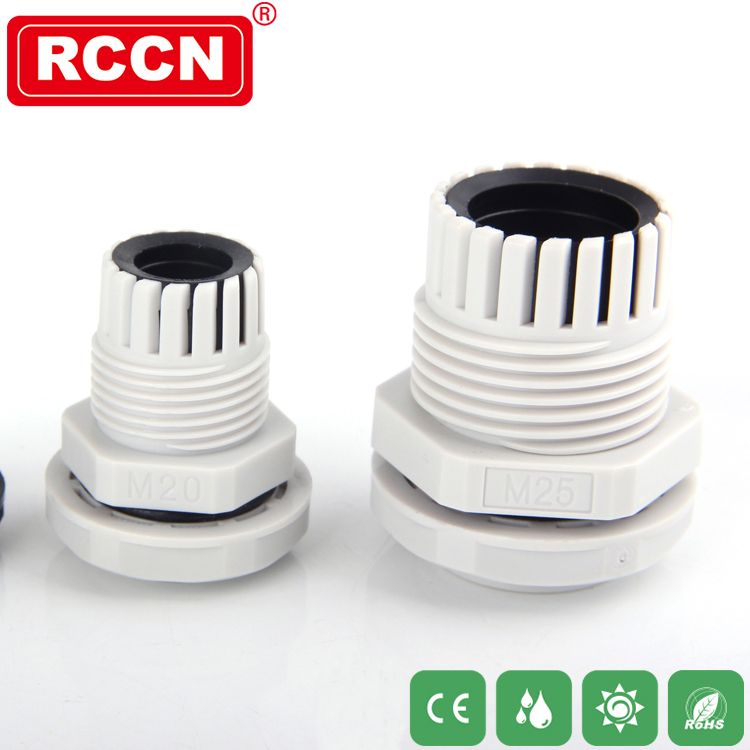

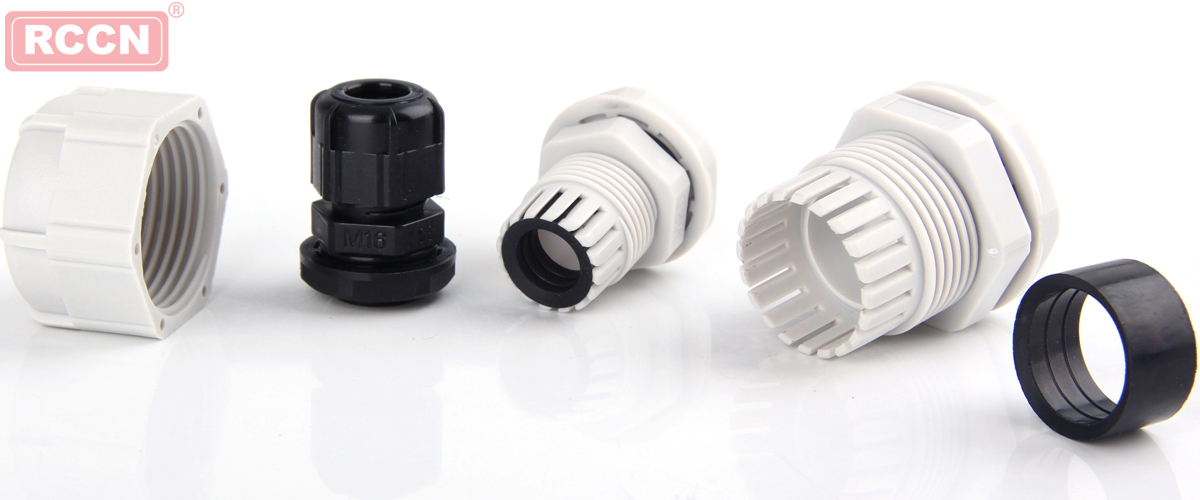

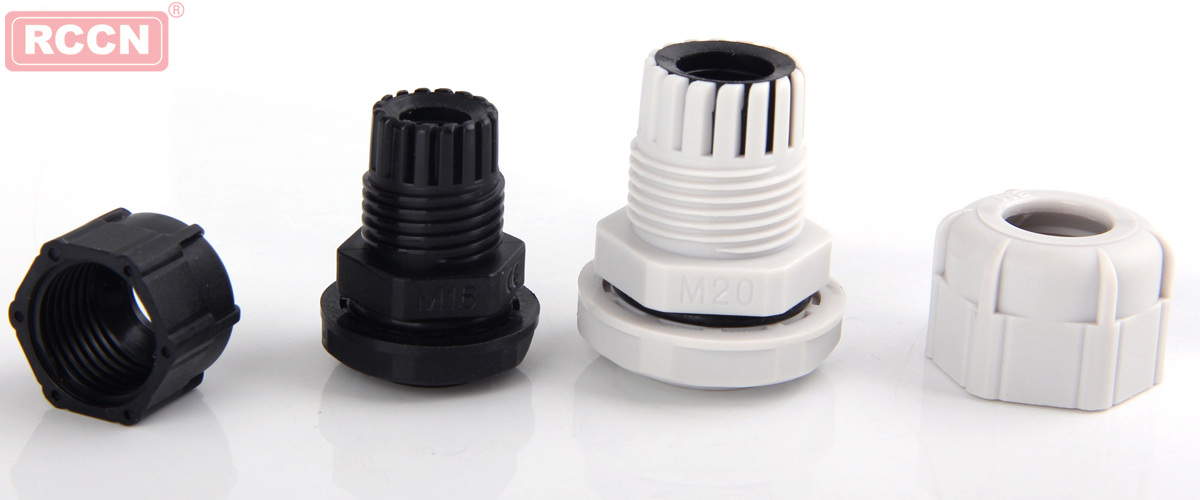

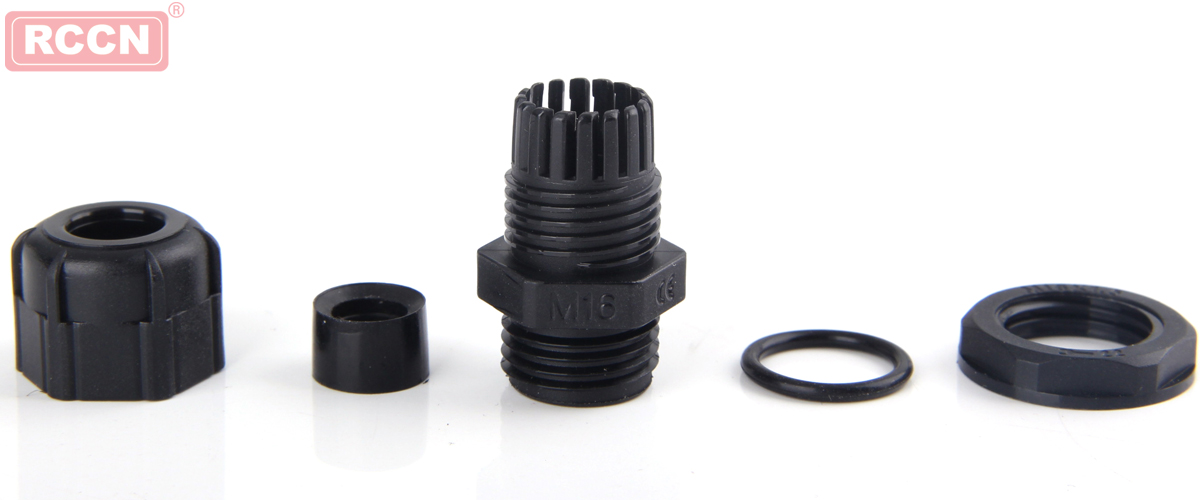

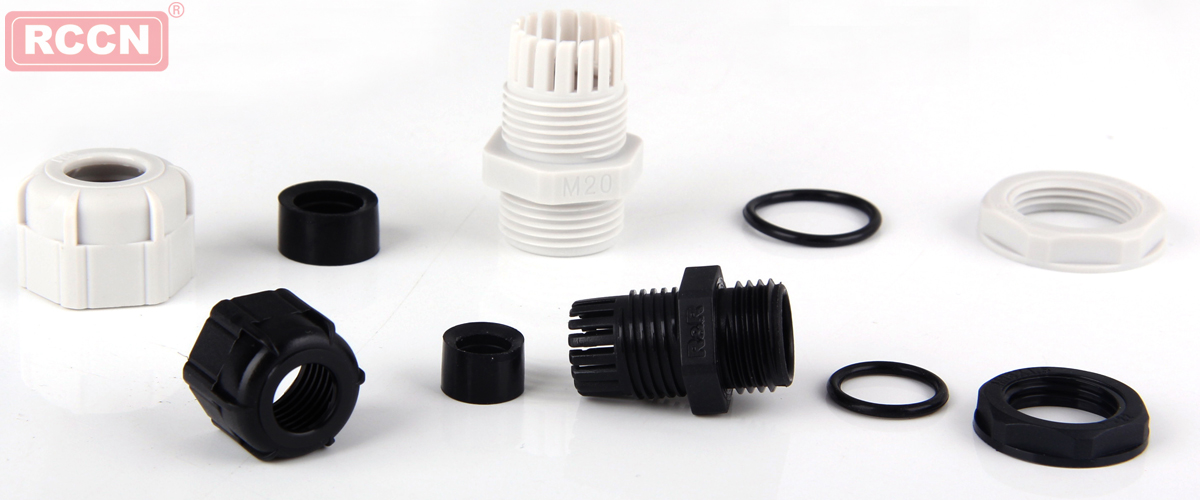

    MC/PGC型 电缆接头

    电缆接头,电缆防水格兰头

    螺牙规格:公制螺牙/德制螺牙。

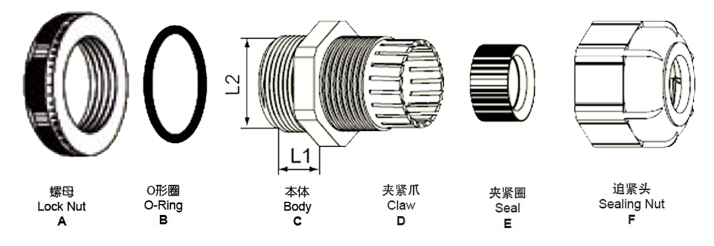

    产品材质:A.C.D.F部位均采用环保尼龙66原料制成.B耐老化硅橡胶制成.E采用 耐油丁腈橡胶制成。
    产品认证:欧洲CE 欧洲环保SGS,REACH。
    防火等级:UL94V-2。
    防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
    颜色种类:灰白色、黑色。
    使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
    工作温度:静态-40°C至85°C。
    产品特性:夹紧爪与夹紧圈一体成型之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力强,可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。应用于电缆出线端的固定保护及密封防尘水。

    产品规格

    M-C 型
    型号 Item No 螺纹规格 适用电缆 螺纹外径 螺纹长度 扳手直径 数量/袋
    Thread Cable Range Thread O .D . Thread Length Spanner Size Qty/bag
    P/N Size (mm) L2(mm) (mm) A&E (mm)
    MC12-06W MC12-06B M12×1.5 4-6.5 12 9 17/16 100
    MC16-08W MC16-08B M16×1.5 4.5-8.5 16 9 22/19
    MC20-12W MC20-12B M20×1.5 6-11 20 10 27/24
    MC25-18W MC25-18B M25×1.5 13-18 25 12 33/33
    MC32-21W MC32-21B M32×1.5 16-21 32 12 38/36 50
    MC40-32W MC40-32B M40×1.5 20-27 40 15 51/46 20
    MC50-38W MC50-38B M50×1.5 30-38 50 18 61/60
    MC63-44W MC63-44B M63×1.5 37-44 63 18 71/68

    PG-C 型

    型号 Item No 螺纹规格 适用电缆 螺纹外径 螺纹长度 扳手直径 数量/袋
    Thread Cable Range Thread O .D . Thread Length Spanner Size Qty/bag
    P/N Size (mm) L2(mm) (mm) A&E (mm)
    PGC7-06W PGC7-06B PG7 4-6.5 12.5 9 19/16 100
    PGC9-08W PGC9-08B PG9 4.5-8.5 15.2 9 22/19 100
    PGC11-10W PGC11-10B PG11 5-10 18.6 9 24/22 100
    PGC13.5-11W PGC13.5-11B PG13.5 6-11 20.4 10 26/24 100
    PGC16-13W PGC16-13B PG16 8-13 22.5 10 30/27 100
    PGC21-18W PGC21-18B PG21 13-18 28.3 12 36/33 100
    PGC29-25W PGC29-25B PG29 18-25 37 12 46/42 50
    PGC36-32W PGC36-32B PG36 23-32 47 15 56/52 20
    PGC42-38W PGC42-38B PG42 30-38 54 18 65/60 20
    PGC48-44W PGC48-44B PG48 37-44 59.3 18 69/68 20
