    电磁兼容电缆防水接头BXG/EMC

    系列:BXG/EMC

    材 料:外部金属为不锈钢304 ,内部芯套为尼龙,密封件材料为改性橡胶

    产品特性:在使用隔离线电缆时,可使低压电磁波降低减弱,

    防护等级:在规定的卡口范围之内,并使用合适的〇型密封圈,防护等级可以达到IP68

    工作溫度:-40℃到100℃ ,短时间可以达到120℃

    产品规格

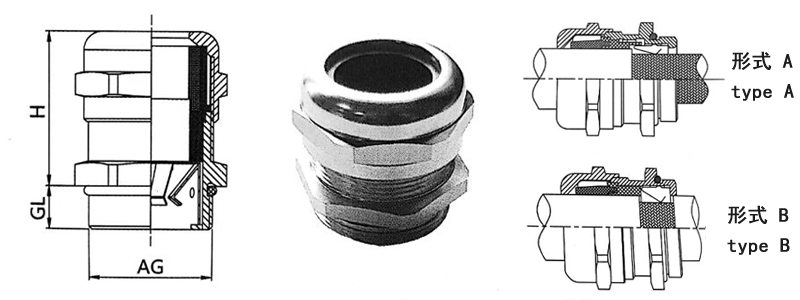

    注:SSM/EMC1适用形式A的穿线方式;SSM/EMC适用形式A,形式B的穿线方式。

    型号
    Item No.
    螺纹规格
    Thread Dimension

    卡口范围

    Clamping range

    mm

    螺纹外径

    AG

    mm

    螺纹长度

    GL

    mm

    高度

    H

    mm

    扳手尺寸

    Wrench size

    mm

    穿线方式

    assembly type

    包装

    Std.Pkg

    PCS

    BXG-M-EMC 公制螺纹 Metric Thread
    BXG-M12x1.5EMC-6.5 M12x1.5 3-6.5 12 6 19 14 A/B 50
    BXG-M12x1.5EMC1-8 M12x1.5 4-8 12 6 22 20 A 50
    BXG-M16x1.5EMC-8 M16x1.5 4-8 16 7 21 17/18 A/B 50
    BXG-M16x1.5EMC1-10 M16x1.5 5-10 16 7 24 22 A 50
    BXG-M20x1.5EMC-12 M20x1.5 7-12 20 7 23.5 22 A/B 50
    BXG-M20x1.5EMC1-14 M20x1.5 9-14 20 7 27 26 A 50
    BXG-M25x1.5EMC-16 M25x1.5 11-16 25 7 24.5 28 A/B 25
    BXG-M25x1.5EMC1-18 M25x1.5 13-18 25 7 28.5 30 A 25
    BXG-M32x1.5EMC-21 M32x1.5 15-21 32 8 28 36 A/B 20
    BXG-M32x1.5EMC1-24 M32xl.5 17-24 32 8 33 38 A 20
    BXG-M40x1.5EMC-30 M40xl.5 21-30 40 9 38 45 A/B 10
    BXG-M40x1.5EMC1-32 M40xl.5 22-32 40 9 34 50 A 10
    BXG-M50x1.5EMC-38 M50x1.5 30-38 50 9 40 55/58 A/B 10
    BXG-M50x1.5EMC1-40 M50x1.5 30-40 50 9 37 58 A 10
    BXG-M63x1.5EMC-44 M63x1.5 37-44 63 10 41.5 65/70 A/B 5
    BXG-M63x1.5EMC1-53 M63x1.5 38-53 63 10 48 75 A 5
    BXG-PG-EMC德制螺纹 PG Thread
    BXG/EMV.SC-PG7-6.5 PG7 3-6.5 12.5 6 19 14 A/B 50
    BXG-PG7/EMC1-8 PG7 4-8 12.5 6 22 20 A 50
    BXG-PG9EMC-8 PG9 4-8 15.2 7 21 17 A/B 50
    BXG-PG9EMC1-10 PG9 5-10 15.2 7 24 22 A 50
    BXG-PG11EMC-8 PG11 4-8 18.6 7 21 17/20 A/B 50
    BXG-PG11EMC1-10 PG11 5-10 18.6 7 24 22 A 50
    BXG-PG13.5EMC-12 PG13.5 7-12 20.4 7 23.5 22 A/B 50
    BXG-PG13.5EMC1-14 PG13.5 9-14 20.4 7 27 26 A 50
    BXG-PG16EMC-12 PG16 7-12 22.5 7 23.5 22/24 A/B 50
    BXG-PG16EMC1-14 PG16 9-14 22.5 7 27 26 A 50
    BXG-PG21EMC-16 PG21 11-16 28.3 7 24.5 28/30 A/B 25
    BXG-PG21EMC1-18 PG21 13-18 28.3 7 28.5 30 A 25
    BXG-PG29EMC-21 PG29 15-21 37 8 28 36/40 A/B 20
    BXG-PG29EMC1-24 PG29 17-24 37 8 33 38/40 A 20
    BXG-PG36EMC-30 PG36 21-30 47 9 38 45/50 A/B 10
    BXG-PG36EMC1-32 PG36 22-32 47 9 34 50 A 10
    BXG-PG42EMC-38 PG42 30-38 54 9 40 58 A/B 10
    BXG-PG42EMC1-40 PG42 30-40 54 9 37 58 A 10
    BXG-PG48EMC-44 PG48 37-44 59.3 10 41.5 65 A/B 5
    BXG-PG48EMC1-53 PG48 38-53 59.3 10 48 75 A 5
