    BSM-EMC型金属屏蔽电缆接头

    360度防电磁,导电强,性能优

    螺牙规格:公制ISO螺纹(EN60423)

    产品材质:C,E部位采用黄铜镀镍制成,D采用不锈钢制成,B,F耐老化硅橡胶制成,A采用四氟乙烯制成

    产品认证:CE,EX,ROHS

    防护等级:在规定的卡口范围内,并使用防水O型圈及夹紧圈旋紧迫紧头,达到IP68

    工作温度:-40°C至150°C。

    阻燃等级:94V-0(GB/T 2408-2008)

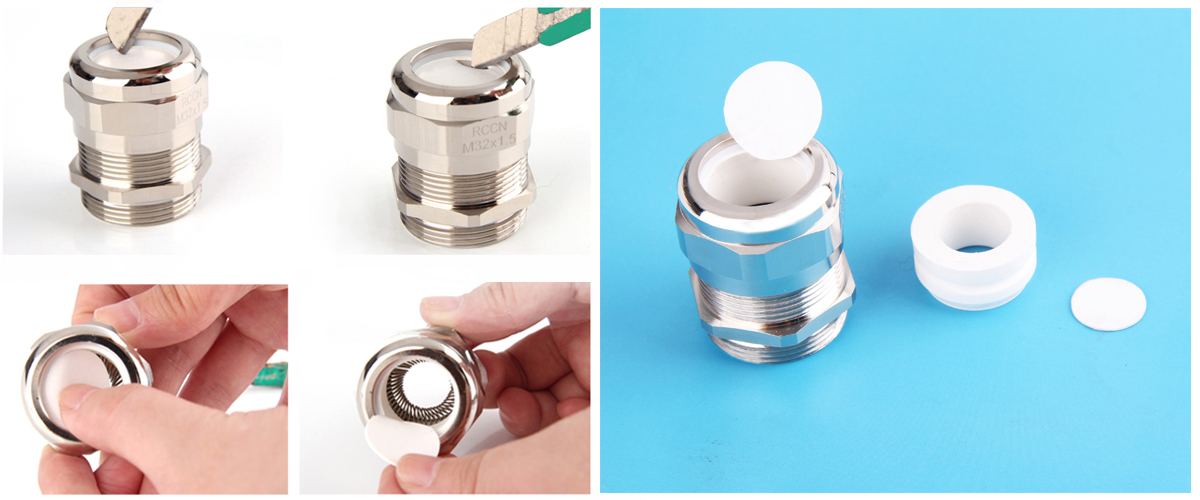

    产品特性:1.采用四氟垫片,减少橡胶面和金属面的摩擦,提高使用年限

    2.采用弹簧屏蔽,屏蔽接触面大、安装效率高

    3.内部橡胶采用硅胶制成,可满足产品在极寒的天气下正常运作

    4.该款产品实现夹紧圈与电缆面接触密封,对电缆损伤小,可有效防止水进入电机或控制器内部

    产品规格



    BSM-EMC型金属屏蔽电缆防水接头

    规格型号

    Item No.

    电缆

    外径

    ΦA(mm)

    屏蔽有

    效范围

    ΦB(mm)

    螺纹

    规格

    D3

    螺纹

    长度

    L1

    (mm)

    安装参考尺寸

    本体

    扳手位

    SW

    (mm)

    帽扳

    手位

    SW1

    (mm)

    适用

    电缆

    端子最

    大宽度

    建议配套端子

    (日成型号)

    L

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    BSM-M25X1.5NEMC(11-16)/V0 11-16 11-16 M25X1.5 8 34 8.4 8.4 24.4 30 30 35mm² 17

    SC35-6,SC35-8,HUP35-6,HUP35-8

    BSM-M25X1.5NEMC(14-19)/V0 14-19 13-19 M25X1.5 8 34 8.4 8.4 24.4 30 30 50mm² 19

    SC50-8,SC50-10,SG50-8

    BSM-M30X2.0NEMC(14-19)/V0 14-19 13-19 M30X2.0 8 34 8.4 8.4 24.4 34 30 50mm² 19

    SC50-8,SC50-10,SG50-8

    BSM-M32X1.5NEMC(14-19)/V0 14-19 13-19 M32X1.5 8 34 8.4 8.4 24.4 34 30 50mm² 19

    SC50-8,SC50-10,SG50-8

    BSM-M33X2.0NEMC(14-19)/V0 14-19 13-19 M33X2.0 8 34 8.4 8.4 24.4 34 30 70mm² 19

    SC70-8,SC70-10,SG70-8,SG70-10

    BSM-M32X1.5NEMC(17-21)/V0 17-21 15-21 M32X1.5 8 35 7.4 8.4 25 34 34 70mm² 22

    SC70-8,SC70-10,SG70-8,SG70-10

    BSM-M33X2.0NEMC(17-21)/V0 17-21 15-21 M33X2.0 8 35 7.4 8.4 25 36 34 70mm² 22

    SC70-8,SC70-10,SG70-8,SG70-10

    BSM-M32X1.5NEMC(17-21)/D23.5/V0 17-21 17-21 M32X1.5 8 35 7.4 8.4 25 34 34 70mm² 23.5

    SC70-8,SC70-10,HUP70-8(有阻力)

    BSM-M33X2.0NEMC(17-21)/D23.5/V0 17-21 17-21 M33X2.0 8 35 7.4 8.4 25 34 34 70mm² 23.5

    SC70-8,SC70-10,HUP70-8(有阻力)

    BSM-EMC-S型金属屏蔽电缆防水接头小型号系列

    规格型号

    Item No.

    电缆外径

    ΦA(mm)

    屏蔽有

    效范围

    ΦB(mm)

    螺纹

    规格

    D3

    螺纹

    长度

    L1(mm)

    安装参考尺寸

    本体

    扳手位

    SW(mm)

    帽扳

    手位

    SW1(mm)

    适用

    电缆

    端子最

    大宽度

    建议配套端子(日成型号)
    L(mm) E(mm)
    BSM-M20x1.5NEMC(11-16)/V0-S 11-16 11-16 M20X1.5 8 31.5 22.5 26 26 35mm² 16 SC25-6,SC25-8
    BSM-M22x1.5NEMC(11-16)/V0-S 11-16 11-16 M22X1.5 8 31.5 22.5 26 26 35mm² 16.5 SC35-6,SC35-8
    BSM-M25x1.5NEMC(11-16)/V0-S 11-16 11-16 M25X1.5 8 31.5 22.5 28 26 35mm² 16.5 SC35-6,SC35-8
    备注:以上基于新能源客户实际使用线径推荐;其他可按照客户使用线径、螺纹规格及要求进行定制加工。
