    日成金属软管防水接头 NBL

    金属软管,金属软管防水接头


    螺牙规格:管螺纹G/PF牙,公制螺纹Metric,德制螺纹PG

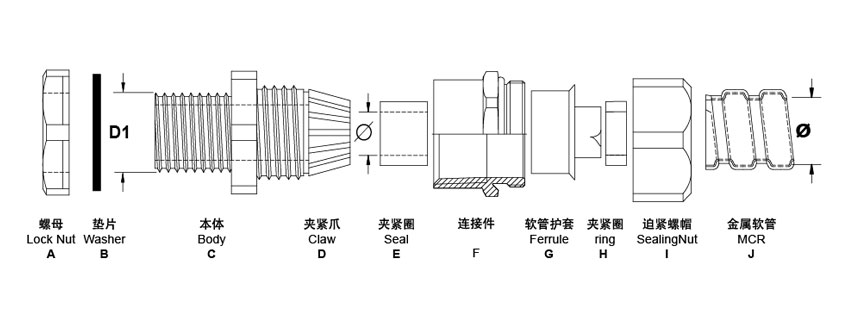

    产品材质:A.C.F I部位均采用 锌合金材质.
    B.E.H采用丁腈橡胶(NBR) 制成.G为铁皮制成.
    产品认证:欧洲CE,欧洲环保RoHS
    颜色种类:金属色
    防护等级:IP67, 如需IP68需配套日成含胶管SCM二次保护接头.
    工作温度:-40°C至100°C,瞬间可耐热达120°C.
    产品特性: 1.外型美观,结构紧密,强度更高.
    2.软管护套设计与软管相扣接紧之设计,配合迫紧头
    装配省时便利,抗拉力特强,
    3.可防水、防尘、抗盐、耐酸碱、酒精、油、脂及
    一般溶剂.
    4.除以下标准规格外,可另按需求任意变动大小及螺
    纹标准.
    备 注:成品均配带螺母A及防水垫片B,可定制特殊规格不同
    的螺纹和配套和管.

    产品规格

    型号Item No. 螺牙标准
    Thread
    G/M/PG


    适用电缆



    配套日成金属软管MCR
    Suitable RCCN metal flexible conduit MCR
    螺纹外径
    Thread
    O.D.
    D1

    螺纹长度
    Thread
    Length
    L1

    对应型号
    Corresponding
    item no
    公制
    Metric ø
    英制
    British
    公制螺牙/Metric thread NBL-M
    NBL-03M M16*1.5 6-10 MCR-03 10 1/4 M16*1.5 8
    NBL-04M M16*1.5 6-10 MCR-04 13 3/8" M16*1.5 11
    NBL-05M M20*1.5 8-12 MCR-05 16 1/2" M20*1.5 11
    NBL-06M M25*1.5 10-14 MCR-06 20 3/4" M25*1.5 14
    NBL-08M M32*1.5 15-22 MCR-08 25 1" M32*1.5 15
    NBL-10M M40*1.5 18-25 MCR-10 32 11/4" M40*1.5 15
    NBL-12M M50*1.5 26-32 MCR-12 38 1 1/2 M50*1.5 16
    NBL-16M M63*1.5 37-44 MCR-16 51 2" M63*1.5 18
    NBL-20M M76*2 42-52 MCR-20 64 2 1/2" M76*2 22
    NBL-24M M88*2 55-62 MCR-24 80 3" M88*2 22
    NBL-32M M114*2 78-84 MCR-32 100 4" M114*2 24
    德制螺纹/Metric thread NBL-P
    NBL-03P PG9 4-8 MCR-03 10 1/4" 15.2 8
    NBL-04P PG11 6-10 MCR-04 13 3/8" 18.6 9
    NBL-05P PG13.5 8-12 MCR-05 16 1/2" 20.4 11
    NBL-06P PG21 13-18 MCR-06 20 3/4" 28.3 14
    NBL-08P PG29 18-25 MCR-08 25 1" 37.0 15
    NBL-10P PG29 18-25 MCR-10 32 1 1/4" 37.0 15
    NBL-12P PG36 26-32 MCR-12 38 11/2" 47.0 16
    NBL-16P PG48 37-44 MCR-16 51 2" 59.3 18
    管螺纹/Tube thread NBL-G
    NBL-03G G3/8" 4-8 MCR-03 10 1/4" 16.5 8
    NBL-04G G3/8" 6-10 MCR-04 13 3/8" 16.5 8
    NBL-05G G1/2" 8-12 MCR-05 16 1/2" 21.3 11
    NBL-06G G3/4" 13-18 MCR-06 20 3/4" 26.6 14
    NBL-08G G1" 15-22 MCR-08 25 1" 33.4 15
    NBL-10G G1 1/4" 22-28 MCR-10 32 11/4" 42.1 15
    NBL-12G G1 1/2" 26-32 MCR-12 38 11/2" 47.8 16
    NBL-16G G2" 37-44 MCR-16 51 2 59.6 18
