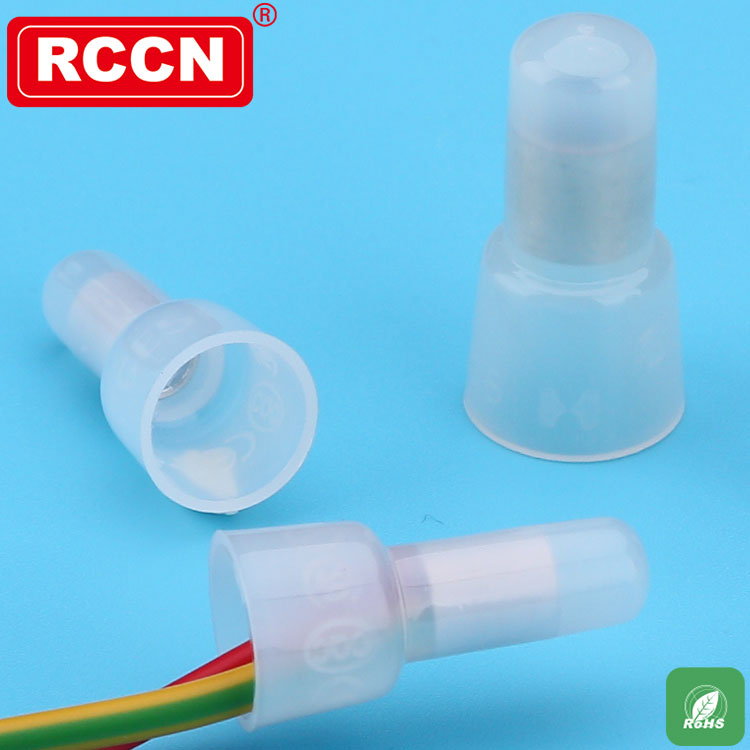

    日成闭端端子 CE

    闭端端子,压线帽

    外壳材质: UL合格之NYLON66(本色),防火等级94V-2。
    用 途: 日成闭端端子适用於电机、电器中电线接点用。 灯饰等制品优良耐热接线器。
    用 法: 使用时先将电线尾部外皮剥去,然後再插入端子中,用夹线工具日成YYT-1压着即可。
    特 点: 外壳为尼龙成型,内部管特长,增加电线压接范围使更良於导电,并更能夹住电线,即使强烈振动亦不脱落。
    另备铜管型号 例:CE-2铜

    产品规格

    AWG与mm2
    (平方数)对照表
    AWG 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32
    mm2 33.4 20.8 13.2 8.4 5.3 3.3 2.1 1.3 0.83 0.52 0.33 0.21 0.13 0.08 0.05 0.03

    型 号

    Item No.



    长度
    L


    高度
    H


    金属内径
    A



    B
    适用电线范围Suitable Wires 包 装

    Packing

    平方线mm2 AWG 股线 Strang
    CE-1 7.5 18.0 2.6 6.2 1.25 22-18

    最小2条#22号线

    最大2条#18号线

    1000pcs
    CE-2 7.5 19.7 3.0 7.9 2.0 22-14

    最小2条#18号线

    最大2条#18号线

    CE-5 8.5 25.5 4.0 10.5 5.5 22-10

    最小2条#18号线

    最大3条#16号线

    500PCS
    CE-8 9.5 27.7 5.3 12.4 8.0 16-10

    最小2条#16号线

    最大3条#16号线
