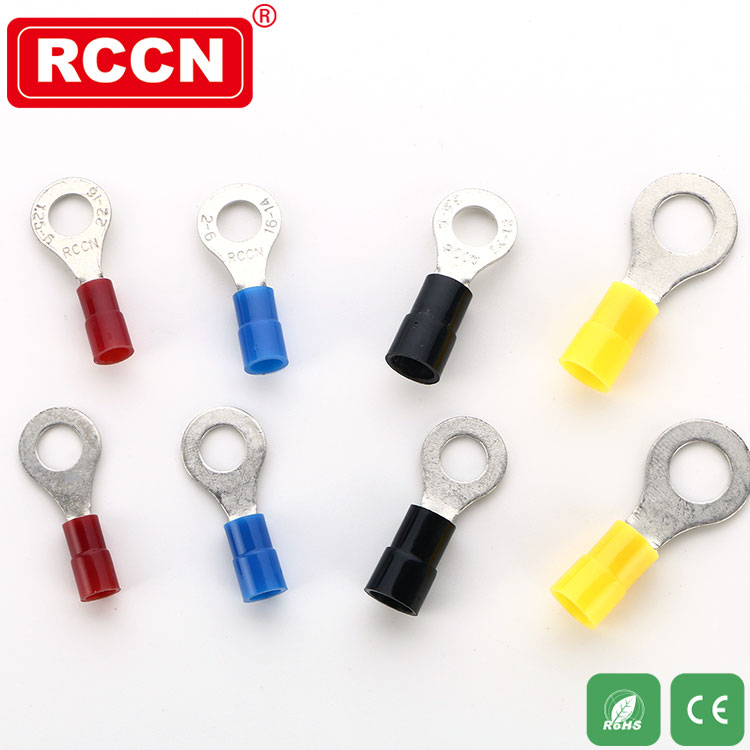

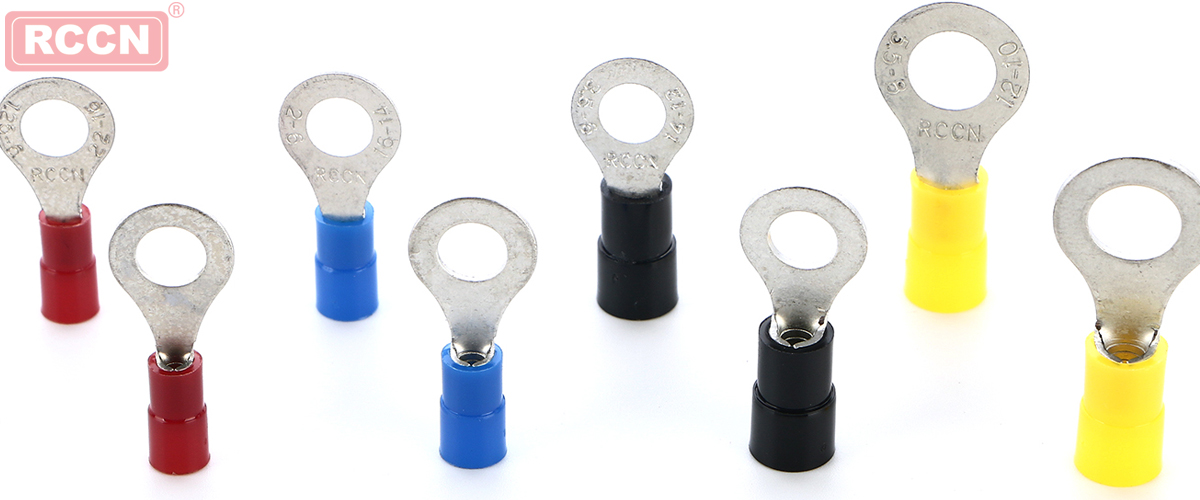

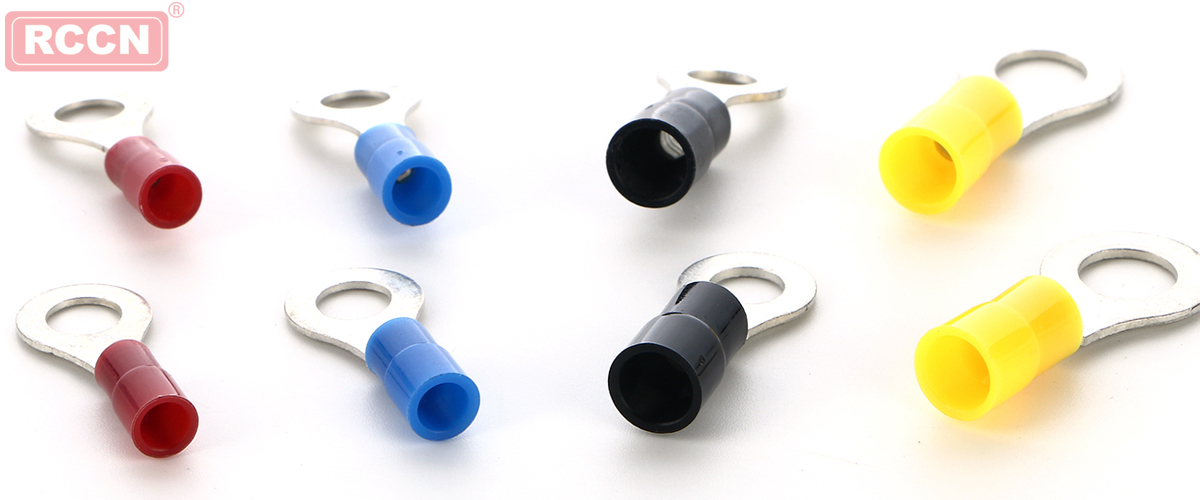

    日成圆形尼龙绝缘端子 RFN

    绝缘端子,冷压端子,圆形绝缘端子

    产品材质,日成RFN型圆形尼龙绝缘端子 采用优质紫铜制成,导电性良好,外套采用优质PA66制,耐久性不易老化.
    产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位;配套日成端子钳即可压紧电线,接线美观,
    产品颜色:见列表 红 蓝 黑 黄 可定制其它颜色,有起订量要求
    国际认证:欧盟RoHS环保认证,欧洲CE认证.
    产品特性:品质优良,压紧后不断裂松开,-40度耐热至105度正常使用.
    使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可.
    说明:本系列配套工具 YYT-1,可定制特殊颜色,有起订量要求。

    特点:无卤产品,耐热温度达 105 °C。有了易进式绝缘头,加工更简单。压接区域内的硬焊接。内部是槽形轮廓
    优势:优质材料可确保电气连接的可靠性。即使在更高的温度下,也可维持导电性。发生火灾时,不会释放毒气。易进式绝缘护套使导线插入更简单。压接区域的槽形轮廓使其具有高抗张强度,可以承受更高的永久性机械应变

    产品规格


    导线截面:0.5~1.5mm2(AWG22~16 ) 最大电流:1max=19A 包装1000pcs
    Insulated Size of cable: 0.5-1.5mm2(AWG22-16) Max.Current=19A

    型号

    Item No .

    尺寸 DIMENSION

    颜色

    color

    美制螺栓号

    螺栓口直径 B L F H ΦD
    d2 mm mm mm mm mm
    RF1.25-3N #4 3.2mm 5.5 18.5 5.0 11.0 4.0
    RFS1.25-3.5N #6 3.7mm 5.7 18.5 5.0
    RFM1.25-3.5N #6 3.7mm 6.6 20.4 6.3
    RFL1.25-3.5N #6 3.7mm 8.0 21.8 7.0
    RFS1.25-4N #8 4.3mm 6.6 20.4 6.3
    RFL1.25-4N #8 4.3mm 8.0 21.8 7.0
    RFS1.25-5N #10 5.3mm 8.0 21.8 7.0
    RFL1.25-5N #10 5.3mm 11.6 27.8 11.0
    RFS1.25-6N 1/4 6.4mm 11.6 27.8 11.0
    RF1.25-6N 1/4 6.4mm 11.6 27.8 11.0
    RF1.25-8N 5/16 8.4mm 11.6 27.8 11.0
    RF1.25-10N 3/8 10.5mm 13.6 31.5 13.9
    RF1.25-12N 1/2 13.0mm 19.6 36.4 16.0


    导线截面:1.5~2.5mm2(AWG16~14) 最大电流:lmax=27A.包装1000pcs

    Insulated Size of cable: 1.5-2.5mm2(AWG 16-14) Max.Current=27A


    型号

    Item No .

    尺寸 DIMENSION

    颜色

    color

    美制螺

    栓号

    螺栓口直径 B L F H ΦD
    d2 mm mm mm mm mm
    RF2-3N #4 3.2mm 6.6 18.8 4.8 11.0 4.5
    RFS2-3.5N #6 3.7mm 6.6 18.8 4.8
    RFM2-3.5N #6 3.7mm 6.6 20.4 6.3
    RFL2-3.5N #6 3.7mm 8.5 22.8 7.4
    RFS2-4N #8 4.3mm 6.6 20.4 6.3
    RFL2-4N #8 4.3mm 8.5 22.8 7.8
    RFS2-5N #10 5.3mm 8.5 22.8 7.8
    RFL2-5N #10 5.3mm 9.5 22.8 7.3
    RF2-6N 1/4 6.5mm 12.0 27.8 11.0
    RF2-8N 5/16 8.4mm 12.0 27.8 11.0
    RF2-10N 3/8 10.5mm 13.6 31.5 13.9
    RF2-12N 1/2 13.0mm 19.2 36.4 16.0

    导线截面:2.5~4mm2(AWG14~12)最大电流:lmax=37A 包装:500PCS
    Insulated square:4~6mm2(AWG12-10)Max. cunrrent:lmax=48A

    型号

    Item No .

    尺寸 DIMENSION

    颜色

    color

    美制螺

    栓号

    螺栓口直径 B L F H ΦD
    d2 mm mm mm mm mm
    RF3.5-4N #8 4.3mm 8.0 24.5 7.7 13.5 6.4
    RFS3.5-5N #10 5.3mm 8.0 24.5 7.7
    RFL3.5-5N #10 5.3mm 12.0 27.9 7.7
    RF3.5-6N 1/4 6.5mm 12.0 27.9 7.7
    RF3.5-8N 5/16 8.4mm 15.0 32.0 13.5
    RF3.5-10N 3/8 10.5mm 15.0 32.0 13.5


    导线截面:4~6mm2(AWG12~10) 最大电流:lmax=48A.包装500pcs
    Insulated Size of cable: 4-6mm2(American standar 12-10) Max.Current=48A


    型号

    Item No .

    尺寸 DIMENSION

    颜色

    color

    美制螺

    栓号

    螺栓口直径 B L F H ΦD
    d2 mm mm mm mm mm
    RF5.5-3.5N #6 3.7mm 7.2 22.7 6.1 13.5 6.4
    RFS5.5-4N #8 4.3mm 7.2 22.7 6.1
    RFL5.5-4N #8 4.3mm 9.5 26.0 8.3
    RF5.5-5N #10 5.3mm 9.5 26.0 8.3
    RF5.5-6N 1/4 6.5mm 12.0 29.5 10.5
    RF5.5-8N 5/16 8.4mm 15.0 34.0 13.3
    RF5.5-10N 3/8 10.5mm 15.0 34.0 13.3
    RF5.5-12N 1/2 13.0mm 19.2 38.6 16.0
