电气百科：电能表的防窃电原理及应用

1.背景

在商业中心，集中式公寓，写字楼等都在推行预付费电能表，其中物业管理人员最关心的是防窃电措施，本文介绍了几种典型的窃电模式并给出了解决方案。

2. 典型窃电模式

2.1 修改接线窃电

(1) 对于单相仪表，都是直通式，一般采用短接的方式窃电，接线图如下所示，如果将外面的1和2两个相线端子短接，那么负荷电流将从部分从短接线流过，装置会少计电能。

（2）对于三相计量仪表，一般是60A为直接接入式，60A以上为经CT接入式，分别进行介绍。对于直接接入式，窃电原理与单相的类似，短接全部或者部分的相线端子。对于经CT接入式，窃电主要是短接CT的二次线，或者剪断CT的二次线，甚至将CT二次的极性反接，导致正向电能不走字。还有一种方式是在电压接线上增加一个可以遥控的开关，可以断开电压接线，使得功率为0, 或者将电压线反接。

2.2 专业方式窃电

（1）当前很多是预付费电能表，管理后台通过通讯与电能表相连，用户充值后，管理后台发送充值命令，将金额写到电能表中，如果此充值命令是明码，那么采用专业仪器截获此充值命令后，可以模仿主机再次发送，导致少收电费。

( 2 ) 采用大型磁铁对电能表进行干扰，导致其无法运行或者少计电能。

3. 反窃电方式

3.1 计量铅封

铅封可以解决大部分通过修改接线窃电的问题，这个要求电表具备端子盖。铅封的问题是，现在在网上可以买到铅封设备，这个要求铅封是有防伪功能的，当前最先进的是内置NFC标签的铅封，NFC内的信息是加密的，不可复制，价格约4元1个。

3.2 表箱防窃电

表箱的防窃电主要是加锁，加铅封，甚至是采用智能表箱，有开盖记录和报警，从根本上杜绝对表箱的非授权打开。

3.3 电能表智能端子盖

端子盖具备智能记录功能，可以记录每一次的打开和关闭，用于监视非授权的电表接线改变。这种方式的作用有限，需要和表箱防窃电共同实施。

3.4 电表智能监视

电表本身可以做智能的监视，需要监视的内容如下：

（1）三相或者单相有功功率为负，这个可以对经CT接入式仪表的CT二次线反接以及电压线反接的窃电方式进行告警。

( 2 ) 电压断线，这个可以对经CT接入式仪表的电压线单相断开或者三相断开的窃电方式进行告警。

( 3 ) 通讯加密，采用动态的秘钥加密，这样每次的充值报文即使截获再次发送也是无效的，因为秘钥需要每次通讯进行更新，只发送充值报文，秘钥校验不通过。

( 4 ) 电表软件和硬件看门狗，可以防止采用电击器方式，对装置外壳放强电，导致装置死机无法计量，看门狗会立即使装置复位，不会影响计量。

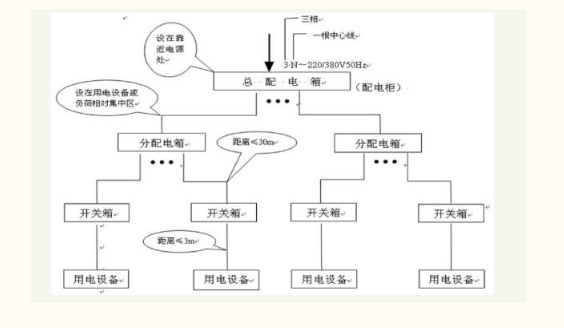

( 5 ) 下面是典型的建筑配电一次图，一般预付费电表会安装在分配电箱中，每个出线代表一户，安装一块预付费电表，分配电箱在强电井中，而开关箱在每一户的户内。对于防窃电，可以在每个分配电箱的进线侧安装一台计量电表，通过后台软件或者手动抄表核算进线和出线电能，当前直通式仪表的精度一般是1级，最大计量误差在1.5%左右，经CT接入式仪表的精度一般是0.5S级，最大计量误差1%，而CT采用0.5级，最大误差在3%（比差为1.5%，最大角差为90分，在30度时换算误差为1.5%），综合误差4%。

总表电能和分表的电能和进行校验，满足电能表和CT综合的误差精度，否则可以认为是有窃电发生。
