日成无卤线槽相关介绍

线槽图纸

产品材质:采用无卤素环保硬质PPO或PCABS料制成,环保无污染,不含卤素及铅等有毒物
产品认证:欧洲CE:EN50085 欧洲环保RoHS/SGS ISO9001:2000
防火等级:.94V-0,低烟无卤,遇火不燃烧,防火性及绝缘性特佳
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜 色:灰色线槽,其它颜色均可订做.
工作温度:耐温至100℃
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性: 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面
平滑,不割伤手及擦损附近配线
2.配线槽100度内不易断裂,变形,变色,装配省时便利
3.出线孔低、组合容易、拆卸简单、易于配线。
产品用途:半导体制造,造船,核能发电厂,石油平台,电梯,机车及地铁,风能发电平台,温度及环境恶劣等行业。
更多选择:可按需求生产定制其它长度.
无卤线槽以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格,我司可以开发设计供应!



Part No. 材质 宽*高 A B C D E F H T 米/箱 14AWG/PCS
VDR2525HF PPO 25*25 25 25 25 15.5 8.0 20 23.5 1.4 200M 10-25
VDR2530HF PPO 25*30 25 30 25 20.0 8.0 20 28.5 1.5 160M 15-25
VDR3030HF PPO 30*30 30 30 30 20.0 8.0 20 28.5 1.5 140M 15-25
VDR2540HF PPO 25*40 25 40 25 28.5 8.0 20 38.5 1.4 112M 20-25
VDR4040HF PPO 40*40 40 40 40 28.5 8.0 20 38.5 1.4 100M 60-70
VDR6040HF PPO 60*40 60 40 60 27.5 8.0 20 37.8 1.6 68M 100-115
VDR8040HF PPO 80*40 80 40 80 28.5 8.0 20 38.5 1.8 48M 120-135
VDR2550HF PPO 25*50 25 50 25 38.5 8.0 20 48.5 1.6 100M 20-25
VDR3550HF PPO 35*50 35 50 35 38.5 8.0 20 48.5 1.7 80M 40-45
VDR5050HF PPO 50*50 50 50 50 38.5 8.0 20 48.5 1.6 60M 80-90
VDR8050HF PPO 80*50 80 50 80 38.5 8.0 20 48.5 2.0 40M 150-170
VDR2560HF PC/ABS 25*60 25 60 25 47.5 8.0 20 57.5 1.6 96M 40-45
VDR4060HF PC/ABS 40*60 40 60 40 47.5 8.0 20 57.5 1.8 60M 100-115
VDR6060HF PC/ABS 60*60 60 60 60 47.5 8.0 20 57.5 1.8 48M 120-135
VDR2580HF PC/ABS 25*80 25 80 25 68.5 8.0 20 78.5 1.8 72M 100-120
VDR3580HF PC/ABS 35*80 35 80 35 68.5 8.0 20 78.5 2.0 56M 120-140
VDR4080HF PC/ABS 40*80 40 80 40 68.5 8.0 20 78.5 2.0 48M 120-135
VDR5080HF PC/ABS 50*80 50 80 50 68.5 8.0 20 78.5 2.0 32M 150-190
VDR6080HF PC/ABS 60*80 60 80 60 68.5 8.0 20 78.5 2.0 32M 180-210
VDR8080HF PC/ABS 80*80 80 80 80 68.5 8.0 20 78.5 2.0 24M 240-290
VDR33100HF PC/ABS 33*100 33 100 33 88.5 8.0 20 98.5 2.0 44M 110-160
VDR40100HF PC/ABS 40*100 40 100 40 88.5 8.0 20 98.5 2.0 44M 130-170
VDR60100HF PC/ABS 60*100 60 100 60 88.5 8.0 20 98.5 2.0 32M 240-290
VDR80100HF PC/ABS 80*100 80 100 80 88.5 8.0 20 98.5 2.2 24M 260-350
VDR100100HF PC/ABS 100*100 100 100 100 88.5 8.0 20 98.5 2.2 16M 300-400




无卤线槽 VDRFZ 出口型

线槽图纸线槽图纸

产品材质:采用无卤素环保硬质PPO或PCABS料制成,环保无污染,不含卤素及铅等有毒物
产品认证:欧洲CE:EN50085 欧洲环保RoHS/SGS ISO9001:2000
防火等级:.94V-0,低烟无卤,遇火不燃烧,防火性及绝缘性特佳
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜 色:灰色线槽,其它颜色均可订做.
工作温度:耐温至100℃
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性: 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面
平滑,不割伤手及擦损附近配线
2.配线槽100度内不易断裂,变形,变色,装配省时便利
3.出线孔低、组合容易、拆卸简单、易于配线。
4.产品含出线孔内槽A,现场操作穿线需折断齿更易,断面平整美观。
产品用途:半导体制造,造船,核能发电厂,石油平台,电梯,机车及地铁,风能发电平台,温度及环境恶劣等行业。
更多选择:可按需求生产定制其它长度.
无卤线槽以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格,我司可以开发设计供应!

VDR-HFFZ主要用于出口,槽内出线孔平行线带凹槽,现场操作维护时折断齿设计,断面平整美观。
VDR-F槽内不带凹槽,不易折断。





Part No. 材质 宽*高 A B C D E F H T 米/箱 14AWG/PCS
VDR2525HFZ PPO 25*25 25 25 25 15.5 8.0 20 23.5 1.4 200M 10-25
VDR2530HFZ PPO 25*30 25 30 25 20.0 8.0 20 28.5 1.5 160M 15-25
VDR3030HFZ PPO 30*30 30 30 30 20.0 8.0 20 28.5 1.5 140M 15-25
VDR2540HFZ PPO 25*40 25 40 25 28.5 8.0 20 38.5 1.4 112M 20-25
VDR4040HFZ PPO 40*40 40 40 40 28.5 8.0 20 38.5 1.4 100M 60-70
VDR6040HFZ PPO 60*40 60 40 60 27.5 8.0 20 37.8 1.6 68M 100-115
VDR8040HFZ PPO 80*40 80 40 80 28.5 8.0 20 38.5 1.8 48M 120-135
VDR2550HFZ PPO 25*50 25 50 25 38.5 8.0 20 48.5 1.6 100M 20-25
VDR3550HFZ PPO 35*50 35 50 35 38.5 8.0 20 48.5 1.7 80M 40-45
VDR5050HFZ PPO 50*50 50 50 50 38.5 8.0 20 48.5 1.6 60M 80-90
VDR8050HFZ PPO 80*50 80 50 80 38.5 8.0 20 48.5 2.0 40M 150-170
VDR2560HFZ PC/ABS 25*60 25 60 25 47.5 8.0 20 57.5 1.6 96M 40-45
VDR4060HFZ PC/ABS 40*60 40 60 40 47.5 8.0 20 57.5 1.8 60M 100-115
VDR6060HFZ PC/ABS 60*60 60 60 60 47.5 8.0 20 57.5 1.8 48M 120-135
VDR2580HFZ PC/ABS 25*80 25 80 25 68.5 8.0 20 78.5 1.8 72M 100-120
VDR3580HFZ PC/ABS 35*80 35 80 35 68.5 8.0 20 78.5 2.0 56M 120-140
VDR4080HFZ PC/ABS 40*80 40 80 40 68.5 8.0 20 78.5 2.0 48M 120-135
VDR5080HFZ PC/ABS 50*80 50 80 50 68.5 8.0 20 78.5 2.0 32M 150-190
VDR6080HFZ PC/ABS 60*80 60 80 60 68.5 8.0 20 78.5 2.0 32M 180-210
VDR8080HFZ PC/ABS 80*80 80 80 80 68.5 8.0 20 78.5 2.0 24M 240-290
VDR33100HFZ PC/ABS 33*100 33 100 33 88.5 8.0 20 98.5 2.0 44M 110-160
VDR40100HFZ PC/ABS 40*100 40 100 40 88.5 8.0 20 98.5 2.0 44M 130-170
VDR60100HFZ PC/ABS 60*100 60 100 60 88.5 8.0 20 98.5 2.0 32M 240-290
VDR80100HFZ PC/ABS 80*100 80 100 80 88.5 8.0 20 98.5 2.2 24M 260-350
VDR100100HFZ PC/ABS 100*100 100 100 100 88.5 8.0 20 98.5 2.2 16M 300-400

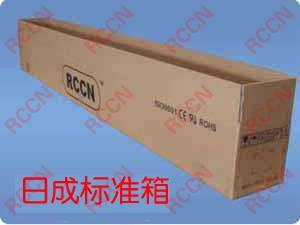

线槽及包装纸箱效果图
