RZ基本型
产品结构：外层热镀锌钢带（FeZn）(特殊达克罗镀锌工艺)里层阻燃防腐绝缘层
使用范围：干燥场所及埋入混泥土中的配管（如装修吊顶消防照明仪表仪器电气设备安装工程）
性能特点：可挠耐水防腐阻燃绝缘安全
解释说明：使用基本型附件配管：内壁绝缘层无毒无害环保
防水型
产品结构：外层软质聚氯乙烯（PVC）
中层热镀锌钢带
里层特殊树脂
使用范围：室内外潮湿场所（明暗敷均可）有水蒸气的场所有酸碱等腐蚀的场所直埋地下等
性能特点：具有基本型的特点外还有防水性耐腐蚀性耐化学性等
解释说明：使用防水型附件配管：内壁绝缘层无毒无害环保
阻燃型
产品结构：外层软质聚氯乙烯（PVC）里层特殊树脂
使用范围：室内外潮湿场所（明暗敷均可）防火要求较高的电气施工场所火灾自动报警系统等
性能特点：除具有基本型和防水型的特点外阻燃防火性能强
解释说明：使用防水型附件配管：内壁绝缘层无毒无害环保

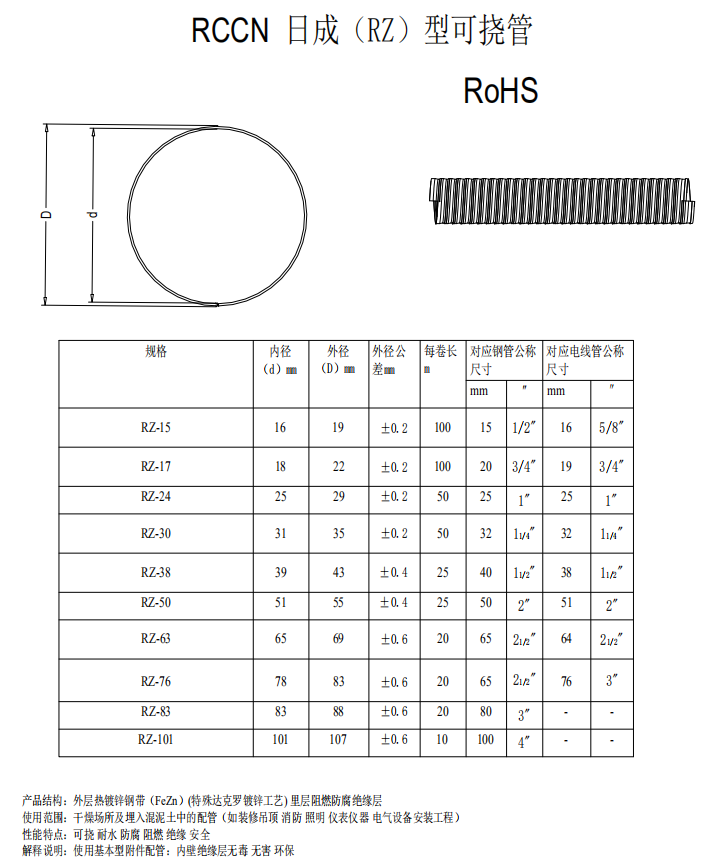

| RZ基本型 | ||||||||
| 规格 | 内径（d）mm | 外径（D）mm | 外径公差mm | 每卷长m | 对应钢管公称尺寸 | 对应电线管公称尺寸 | ||
| mm | ″ | mm | ″ | |||||
| RZ-15 | 16 | 19 | ±0.2 | 100 | 15 | 1/2" | 16 | 5/8" |
| RZ-17 | 18.3 | 21.5 | ±0.2 | 100 | 20 | 3/4" | 19 | 3/4" |
| RZ-24 | 24.8 | 28.8 | ±0.2 | 50 | 25 | 1" | 25 | 1" |
| RZ-30 | 30.9 | 34.9 | ±0.2 | 50 | 32 | 11/4" | 32 | 11/4" |
| RZ-38 | 38.9 | 42.9 | ±0.4 | 25 | 40 | 11/2" | 38 | 11/2" |
| RZ-50 | 50.5 | 54.9 | ±0.4 | 25 | 50 | 2" | 51 | 2" |
| RZ-63 | 64.6 | 69.1 | ±0.6 | 20 | 65 | 21/2" | 64 | 21/2" |
| RZ-76 | 77.9 | 82.9 | ±0.6 | 20 | 65 | (21/2") | 76 | 3" |
| RZ-83 | 82.6 | 88.1 | ±0.6 | 20 | 80 | 3" | - | - |
| RZ-101 | 101.1 | 107.3 | ±0.6 | 10 | 100 | 4" | - | - |
| RV防水性 | ||||||||
| 规格 | 内径（d）mm | 外径（D）mm | 外径公差mm | 每卷长m | 对应钢管公称尺寸 | 对应电线管公称尺寸 | ||
| mm | ″ | mm | ″ | |||||
| RV-15 | 16 | 20.6 | ±0.2 | 100 | 15 | 1/2" | 16 | 5/8" |
| RV-17 | 18.3 | 23.1 | ±0.2 | 100 | 20 | 3/4" | 19 | 3/4" |
| RV-24 | 24.8 | 30.4 | ±0.2 | 50 | 25 | 1" | 25 | 1" |
| RV-30 | 30.9 | 36.5 | ±0.2 | 50 | 32 | 11/4" | 32 | 11/4" |
| RV-38 | 38.9 | 44.9 | ±0.4 | 25 | 40 | 11/2" | 38 | 11/2" |
| RV-50 | 50.5 | 56.9 | ±0.4 | 25 | 50 | 2" | 51 | 2" |
| RV-63 | 64.6 | 71.5 | ±0.6 | 20 | 65 | 21/2" | 64 | 21/2" |
| RV-76 | 77.9 | 85.3 | ±0.6 | 20 | 65 | (21/2") | 76 | 3" |
| RV-83 | 82.6 | 90.9 | ±0.8 | 20 | 80 | 3" | - | - |
| RV-101 | 101.1 | 110.1 | ±0.8 | 10 | 100 | 4" | - | - |
| RVZ阻燃型 | ||||||||
| 规格 | 内径（d）mm | 外径（D）mm | 外径公差mm | 每卷长m | 对应钢管公称尺寸 | 对应电线管公称尺寸 | ||
| mm | ″ | mm | ″ | |||||
| RVZ-15 | 16 | 20.6 | ±0.2 | 100 | 15 | 1/2" | 16 | 5/8" |
| RVZ-17 | 18.3 | 23.1 | ±0.2 | 100 | 20 | 3/4" | 19 | 3/4" |
| RVZ-24 | 24.8 | 30.4 | ±0.2 | 50 | 25 | 1" | 25 | 1" |
| RVZ-30 | 30.9 | 36.5 | ±0.2 | 50 | 32 | 11/4" | 32 | 11/4" |
| RVZ-38 | 38.9 | 44.9 | ±0.4 | 25 | 40 | 11/2" | 38 | 11/2" |
| RVZ-50 | 50.5 | 56.9 | ±0.4 | 25 | 50 | 2" | 51 | 2" |
| RVZ-63 | 64.6 | 71.5 | ±0.6 | 20 | 65 | 21/2" | 64 | 21/2" |
| RVZ-76 | 77.9 | 85.3 | ±0.6 | 20 | 65 | (21/2") | 76 | 3" |
| RVZ-83 | 82.6 | 90.9 | ±0.8 | 20 | 80 | 3" | - | - |
| RVZ-101 | 101.1 | 110.1 | ±0.8 | 10 | 100 | 4" | - | - |
执行标准：JG/T3053-1998 可挠金属电线保护套管GB/T20041.1-2005/IEC61386-1.1996 电气安装用导管系统 第一部分：通用要求
技术规范：CECS87:96可挠金属电线保护管配线工程技术规范
设计规范：JGJ16-2008民用建筑电气设计规范的要求
